暗杆楔式闸阀
一、产品特点：
暗杆楔式闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
二、性能规范：
| 型号 |
公称压力（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
| 强度（水） |
密封（水） |
| Z45T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
| Z45W-10 |
≤100 |
油品、煤气 |
三、主要零件材料：
|
零件名称
|
材料
|
|
Z45T-110
|
Z45W-10
|
|
阀体、阀盖
|
灰铸铁
|
灰铸铁
|
|
阀板
|
灰铸铁+黄钢
|
灰铸铁
|
|
阀杆
|
碳钢
|
碳钢
|
|
手轮
|
灰铸铁
|
灰铸铁
|
|
阀杆螺母
|
青钢
|
青钢
|

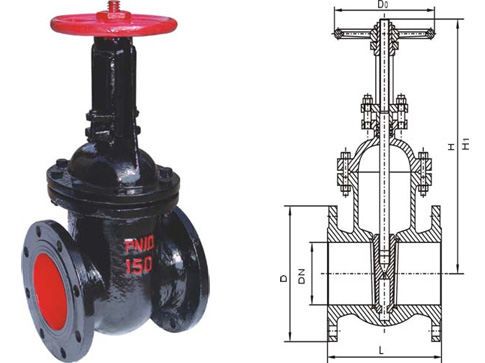

四、暗杆楔式闸阀外形尺寸和连接尺寸：
| 型号 |
公称通径DN（mm） |
尺寸 |
重量（kg） |
| L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
Z45T-10
Z45W-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
240 |
140 |
16.5 |
| 50 |
178 |
160 |
125 |
100 |
20-3 |
4-18 |
295 |
160 |
20 |
| 65 |
190 |
180 |
145 |
120 |
20-3 |
4-18 |
320 |
160 |
25 |
| 80 |
203 |
195 |
160 |
135 |
22-3 |
4-18 |
350 |
200 |
33 |
| 100 |
229 |
215 |
180 |
155 |
22-3 |
8-18 |
390 |
200 |
44 |
| 125 |
250 |
250 |
210 |
185 |
24-3 |
8-18 |
440 |
240 |
60 |
| 150 |
270 |
280 |
240 |
210 |
24-3 |
8-23 |
490 |
240 |
98.5 |
| 200 |
292 |
330 |
295 |
265 |
26-3 |
8-23 |
620 |
320 |
135 |
| 250 |
330 |
390 |
350 |
320 |
28-3 |
12-23 |
680 |
320 |
185 |
| 300 |
356 |
440 |
400 |
368 |
28-3 |
12-23 |
880 |
400 |
- |
| 350 |
381 |
500 |
460 |
428 |
30-3 |
16-23 |
888 |
400 |
- |
| 400 |
406 |
565 |
515 |
482 |
32-3 |
16-25 |
- |
500 |
- |
| 450 |
432 |
615 |
565 |
532 |
32-3 |
20-25 |
- |
500 |
- |
| 500 |
457 |
670 |
620 |
585 |
34-3 |
20-25 |
- |
500 |
- |
|
|
