CH系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。
技术参数和性能
试验压力
（Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 气密试验 |
0.5～0.7 |
主要零件材质
零件名称
|
材 料 |
| 阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8
(304) |
CF3
(304L)
|
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M
(316L) |
球体、阀杆
|
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
密封圈
|
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 |
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
强氧化性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性介质
|

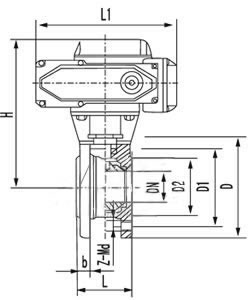

外形尺寸
公称通径
DN(mm) |
尺 寸(mm) |
| L |
D |
D1 |
D2 |
d |
b |
Z-Md |
H |
L1 |
| 15 |
35 |
95 |
65 |
45 |
15 |
14 |
4-M12 |
291 |
155.2 |
| 20 |
38 |
105 |
75 |
55 |
19 |
14 |
4-M12 |
296 |
155.2 |
| 25 |
42 |
115 |
85 |
65 |
23.5 |
14 |
4-M12 |
301 |
155.2 |
| 32 |
50 |
135 |
100 |
78 |
30 |
16 |
4-M16 |
311 |
195 |
| 40 |
60 |
145 |
110 |
85 |
36 |
16 |
4-M16 |
318 |
195 |
| 50 |
70 |
160 |
125 |
100 |
45 |
16 |
4-M16 |
326 |
234 |
| 65 |
95 |
180 |
145 |
120 |
58 |
18 |
4-M16 |
336 |
234 |
| 80 |
118 |
195 |
160 |
135 |
67 |
20 |
8-M16 |
363 |
271 |
| 100 |
140 |
215 |
180 |
155 |
76 |
20 |
8-M16 |
383 |
325 |
| 125 |
175 |
245 |
210 |
185 |
100 |
22 |
8-M16 |
403 |
414 |
| 150 |
210 |
280 |
240 |
210 |
125 |
24 |
8-M16 |
418 |
420 |
|
