产品概述
本阀为先导直动型电磁阀，其通用介质范围较广，可分别使用于轻油、导热油、高温油、饱和蒸汽高温热水及相关高压介质的自控系统。
结构特点：
①介质流体温度可达400℃；
②阀芯利用流体润滑作用，减少磨损；
③阀塞阀体采用碳钢或不锈钢耐腐蚀；
④采用杆杠原理保证线圈和阀体彻底隔离。
技术参数：
技术参数:
| 参数/型号 |
ZCZG |
ZCZH |
| 公称压力(MPa) |
2.5 |
4.0 |
| 工作压力(MPa) |
0.1～2.5 |
0.4～4.0 |
| 介质种类 |
轻油、蒸汽、热水 |
| 介质温度(℃) |
≤250 |
≤400 |
| 电源电压 |
AC200V·DC24V其余规格可作特殊订货 |
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
流量系数(Kv)
泄漏量(ml/min) |
按 JB/T7352-94规定动
按 JB/T7352-94.F规定 |
| 功率 |
170VA |
480VA |

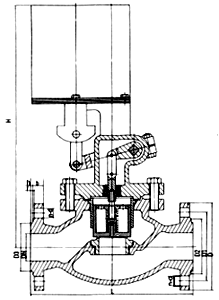

安装尺寸:
| DN |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f1 |
f |
n-d |
| 15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4--Φ14 |
| 20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4--Φ14 |
| 25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4--Φ14 |
| 32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4--Φ18 |
| 40 |
260 |
433 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4--Φ18 |
| 50 |
300 |
433 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4--Φ18 |
| 65 |
340 |
460 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
4--Φ18 |
| 80 |
380 |
460 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
4--Φ18 |
| 100 |
430 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
4--Φ22 |
|
