产品概述
一、产品用途
ZCT系列不锈钢电磁阀阀体和主要部件采用不锈钢材料制作。具有耐腐蚀、寿命长等优点。广泛应用于化工、食品、机械行业等对管道中的液体、气体的自动启闭和远程控制，采用电源控制，代替了手动球阀，具有启闭迅速、性能稳定、使用方便等特点。
二、工作原理
ZCT型电磁阀采用反冲式结构，它具有一次开阀和二次开阀的特点。

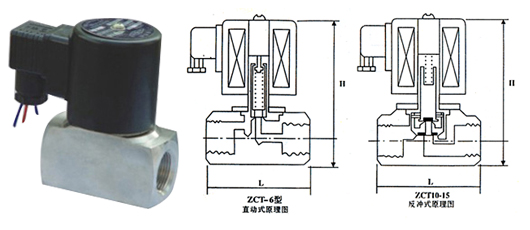

图示电磁阀处于闭状态，当电磁线圈通电，产生磁场吸起动铁芯，打开阀塞导阀口，使阀塞上、下腔产生压力差，将阀塞向上移动，电磁阀处于开状态。当介质压力，压差小于0.05MPa（甚至为零）时、动铁芯直接带动阀塞，打开主阀口，电磁阀也可呈通路。断电时，电磁阀靠复位弹簧，自重和压力差关闭主阀口，电磁阀呈闭状态。
三、技术参数
1、使用压力范围：0～1MPa
2、最大耐压力：1.2MPa
3、工作介质：蒸汽、空气、油、水、酸碱性液体
4、使用流体粘度≤4°E
5、额定电压：AC：380V、220V、36V，DC：220V、110V、24V
6、电压允许波动范围：-15%～+10%
7、环境温度：-10～+50℃
8、介质温度：-5℃～150℃和-5℃～220℃两种
<见铭牌标注>
9、工作寿命≥15万次
10、绝缘等级：B级
11、功率：14W左右
12、型式：常闭式（即通电阀门开，断电阀门关）
四、规格
| 规格 |
公称通径mm |
连接螺纹 |
外形尺寸 |
特殊供货
连接螺纹 |
| L |
H |
| ZCT-3 |
3 |
M10×1.5 |
45 |
88 |
G1/4" |
| ZCT-6 |
6 |
G1/2" |
50 |
88 |
G1/4" |
| ZCT-10 |
10 |
G1/2" |
60 |
95 |
G3/8" |
| ZCT-15 |
15 |
G3/4" |
70 |
105 |
G1/2" |
| ZCT-20 |
20 |
G3/4" |
75 |
110 |
|
| ZCT-25 |
25 |
G1" |
80 |
115 |
|
备注：
（1）特殊供货螺纹尺寸，请在订货时注明。
（2）ZCT-3-6系直动式开阀结构。
五、安装注意事项：
1、安装电磁阀，阀体上的箭头标记，应同管道的流体流向相一致。
2、电磁阀的铭牌参数，应与实际使用要求相符合，特别请注意标记的额定电压。
3、本阀没有安装防爆装置，不能在有爆炸性危险的场所使用。
安装尺寸
 |
