产品概述
适用于城市煤气、液化石油气、天然气及水处理等系统。广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业和窑炉及锅炉软化水行业的自动化控制。
结构特点：
①对流体介质清洁度要求低；
②压力范围为0～0.4MPa；
③重量轻、体积小、外形美观；
④专利技术产品，可持续长时间通电365天替代常开阀；
⑤采用特殊的密封结构和特种密封材料，无泄漏。
技术参数:
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| 工作介质 |
液体石油气、煤气、天然气、空气、软化水 |
| 介质温度(℃) |
-20～80 |
| 工作压力(MPa) |
0～0.4 |
| 电源电压 |
AC220V其余规格可作特殊订货 |
| 环境温度(℃) |
-40～60 |
| 功率(VA) |
26 |
33 |
80 |
140 |
220 |

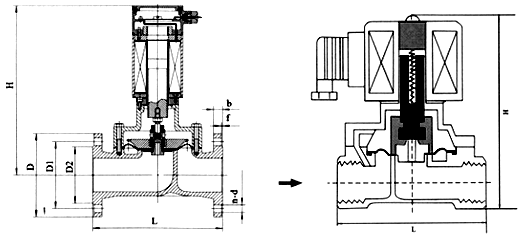

安装尺寸:
公称通径
DN |
内螺纹连接 |
法兰连接 |
| 内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
| G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 15 |
1/2 |
120 |
90 |
|
|
|
|
|
|
|
|
| 20 |
3/4 |
130 |
100 |
|
|
|
|
|
|
|
|
| 25 |
1 |
155 |
120 |
210 |
160 |
115 |
85 |
65 |
4--Φ14 |
16 |
3 |
| 32 |
11/4 |
168 |
137 |
221 |
180 |
140 |
100 |
76 |
4--Φ18 |
18 |
3 |
| 40 |
11/2 |
170 |
145 |
230 |
200 |
150 |
110 |
84 |
4--Φ18 |
18 |
3 |
| 50 |
2 |
205 |
188 |
252 |
230 |
165 |
125 |
99 |
4--Φ18 |
20 |
3 |
| 65 |
|
|
|
390 |
290 |
185 |
145 |
118 |
4--Φ18 |
20 |
3 |
| 80 |
|
|
|
401 |
310 |
200 |
160 |
135 |
8-Φ18 |
22 |
3 |
| 100 |
|
|
|
408 |
350 |
220 |
180 |
156 |
8-Φ18 |
22 |
3 |
| 125 |
|
|
|
424 |
400 |
250 |
210 |
184 |
8-Φ18 |
24 |
3 |
| 150 |
|
|
|
515 |
480 |
285 |
240 |
211 |
8-Φ22 |
24 |
3 |
| 200 |
|
|
|
540 |
600 |
340 |
295 |
266 |
8-Φ22 |
26 |
3 |
| 250 |
|
|
|
573 |
730 |
395 |
350 |
319 |
12-Φ22 |
28 |
3 |
| 300 |
|
|
|
608 |
850 |
445 |
400 |
370 |
12-Φ22 |
28 |
4 |
| 350 |
|
|
|
700 |
980 |
505 |
460 |
429 |
16-Φ22 |
30 |
4 |
|
