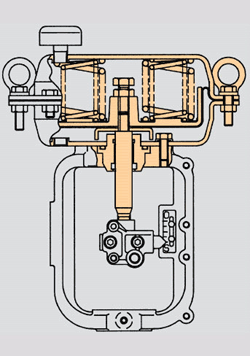

该系列是一种采用多种弹簧结构，重量轻、体积小、性能高、输出力大的气动薄膜式执行机构。其工作原理为：由调节仪表的电或气信号经定位器转换而成的气压被输入到膜室内，作用于膜片上产生推力，使输出轴移动，同时压缩弹簧直至和弹簧的反作用力相平衡，使输出轴到达预定的位置，位置控制也可以通过气信号（20-100KPA）直接作用于膜片上来实现。
|

| 本体形式 |
直行程式
|
角行程式 |
| 5332LA |
5227LA |
5235LA |
524SLA
524LLA |
526SLA
526LLA |
5221RA |
5227RA |
5235RA |
524LRA |
| 执行机构尺寸 |
218
|
270
|
350 |
450 |
650 |
218 |
270 |
350 |
450 |
| 最大输出力 |
2185
|
3648 |
4315 |
7453 |
16475 |
-- |
-- |
-- |
-- |
|
--
|
-- |
-- |
-- |
-- |
46.4 |
116.2 |
183.2 |
553.7 |
| 供气压力 |
140,300,340
|
140,300 |
300 |
300,340 |
300 |
| 弹黄范围 |
20-100,80-200,120-300
|
20-100,80-200 |
80-200 |
80-200,120-300 |
80-200 |
| 最大行程/回转角度 |
20mm
|
30mm |
40mm |
80mm |
110mm |
90度 |
| 动作 |
正作用（DA），反作用（RA）
|
| 允许环境温差 |
标准型：-10～+70度，低温型：-40～+40度，高温型：0～+100度
|
| 选购设备 |
手动操作机构，限位开关，定位器，过滤减压阀等
|
|
|
