830系列气动轨行器
一、性能和设计特点
1 、紧凑的双活塞齿轮齿条机构．角行程输出可靠平稳。
2 、缸体材料为压铸铝合金、重量轻、耐压高。标准连接法兰为更换和安装提供了方便。
3 、输出轴顶部易于手动操作。手动机构模块组合．可按用户要求随意按装更换。
4 、指示器、限位开关、行程指示以及阀门定位器的联接美观、大方、清晰。
5 、缸体内壁采用滚压工艺加工．耐磨性强、使用寿命高。
6 、调节型可采用内供气结构．无外接管路．与外界大气保持微正压．耐腐蚀性极强。
7 、外观采用喷塑加工工艺．美观、坚固、耐腐蚀强。
8 、单、双作用更换非常方便．只要更换缸盖后把弹簧装入或取出即可。

双作用俯视图

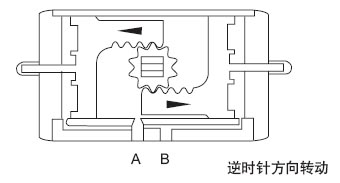

．逆时针方向
压缩空气由A 口输入．使左右活塞向相反方向运动，输出轴逆时针方向转动，两活塞侧面的空气由B 口排出。

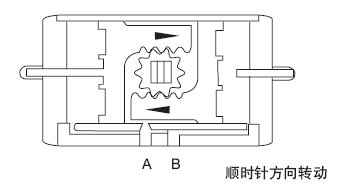

．顺时针方向
压缩空气由B 口输入，使左右活塞向中心移动，输出轴顺时针方向转动，两活塞中间的空气由A 口排出。

单作用俯视图

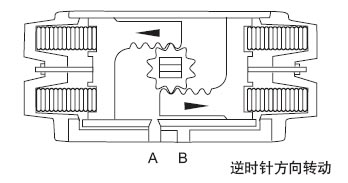

．逆时针方向
压缩空气由A 口输入．使左右活塞向相反方向运动．输出轴逆时针方向转动，两活塞侧面空气由B 口排出。

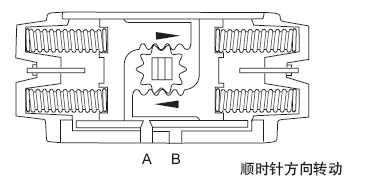

．顺时针方向
失气或失电时．由于弹簧的作用使两活塞向中心移动．输出轴顺时针方向转动，空气由A 口排出。


三、工作技术条件
1 、使用流体：空气、无腐蚀性气体和油；
2 、压力范围：双作用1 一10 巴（ba 门，单作用2 一10 巴《 bar ) ;
3 、环境温度：标准型（使用丁睛橡胶O 型圈）一2 。℃ 一＋80 ℃ ；低温型（使用硅橡胶O 型圈）一40oC 一＋80oC ; 高温型（使用氟橡胶O 型圈）一20uC 一＋15 。℃ ：
4 、行程调整：在900 位置有士4o 的可调范围；
5 、润滑：在正常工作条件下．不需添加润滑剂，
6 、安装；适合室内或室外安装；
7 、最高使用压力：输入气压不超过10 巴（bar ）。

注：1 、弹簧输出力距是指在失气的情况下，弹簧在行程处于O 。和90。时的执行机构输出力距。
      2、执行机构两端可根据需要放置数量不等的弹簧，如在一端放置3 个．另一端放置4 个．表示为3 + 4 。
