MK708气动薄膜小流量调节阀
发布厂商:杭州富阳永明控制阀有限公司

详细参数

产品概述:



   Mark 708系列微小流量调节阀是专门针对小流量调节而开发的小口径调节阀,可广泛控制各种气体、液体、蒸汽的流量,最小可控Kv可达0.001。因而可应用在许多需精确控制微小流量的场合,如精细化工、食品添加剂、医药、电子等行业。

   阀体采用螺纹连接,具有体积小、重量轻、安装、维护方便等优点。

   调节不干净介质时,针对其节流间隙小的问题,阀前后应安装Y型过滤器,以避免堵卡现象的发生。



产品用途:

  我公司生产的MK708系列小流量调节阀是精确控制小流量的阀门之一。该系列产品不仅可用于试验场安装,试验台等;还可以用于过程控制的特殊应用,如定量给料,注射或溢流等。

  阀门配套(智能型)电气转换器,可以接收流量计(DCS或PLC)的DC4-20mA控制信号,经阀门执行器转换为标准控制压力3-15PSI(20-100KPa),以实现对介质流量及阀门开度的精确控制


产品实拍:

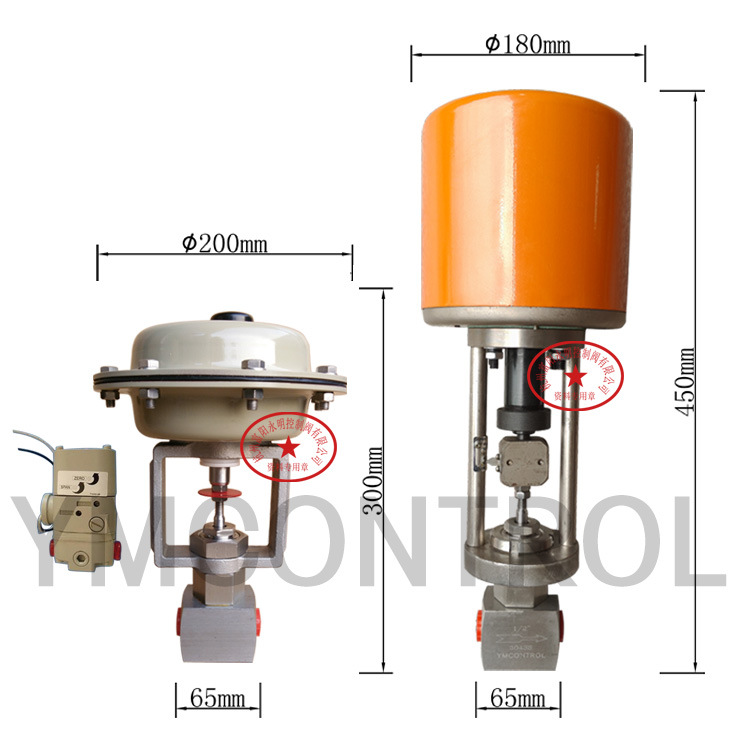

MK708小流量调节阀外形图

MK708带电气转换器小流量调节阀

MK708带电气转换器气动小流量调节阀


MK-708系列小流量阀门产品实

执行机构部分

规格   型号

气动薄膜式

气动活塞式

全电子式

电动式

用   途

调节、开关

调节、开关

调节

开关

弹簧范围

20-100KPa;40-200KPa;80-240KPa

气源/电源

0.14,0.25,0.4MPa

0.4~0.6MPa

220V.AC 50Hz

380V.AC 50Hz

220V.AC 50Hz

380V.AC 50Hz

接   口

Rc1/4",Rc3/8"

Rc1/4", Rc1/2",Rc3/8"

配线:2-G1/2

配线:2-G1/2

作用方式

气开、气关

气开、气关、双作用

电开、电关

电开、电关

回   差

≤1.5% FS(带定位器)

≤0.8% FS



线   性

≤2% FS(带定位器)

≤1% FS



允许环境温度

-10~+70℃

-10~+60℃

可选阀门附件

电气阀门定位器,过滤减压器,电磁阀,

限位开关,保位阀,手动装置

过载单元

检测开度微动开关,电位器

主要技术参数

公称通径

1/4"   1/2" 1"或DN8DN25

2

3

4

5

6

7

8

9

10

12

15

20

25

额定Kv

线性

0.02

0.08

0.12

0.20

0.32

0.5

0.8

1.2

1.8

2.8

4.4

6.9

11

等百分比

-

-

-

-

-

-

-

-

1.6

2.5

4

6.3

10

额定行程L(mm)

16

膜片有效面积(气动阀)

Ae()

280

固有流量特性

线性、修正线性、等百分比

固有可调比

50:1

允许泄漏量

硬密封:Ⅳ级(×Kv);软密封:Ⅵ级(参见GB/T4213-2008)
