产品介绍

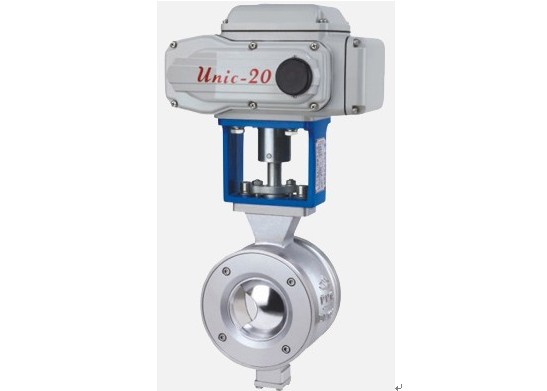

ZDRV电动V型调节球阀
发布厂商:山东自控阀门有限公司

详细参数

产品说明

    ZDRV型电动V型调节球阀是一种直角回转结构的高级控制阀,ZDRV电动V型调节球阀由回转型角行程电子式电动执行器和V型球阀结构组成,以电源电压为动力,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节和二位开关控制。V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的流量特性和控制功能,适用于气体、液体、固态颗粒状等介质的控制。电动V型调节球阀由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。

主要零件材料

材料\材料代号

C

P

R

主要 零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球体

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙烯对位聚苯硬质合金钢

填料

聚四氟乙烯柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸碱类

醋酸类

适用温度

-28℃- 500℃









主要技术参数

公称通径D(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

公称压力PN(MPa)

1.6、2.5、4.0、6.4

流量特性

近似等百分比(参见典型曲线图)、直线性、快开特性

阀板转角(度)

0°~90°

允许泄漏量等级

软密封:零泄露硬密封:≤10--5额定流量系数

执行器型号

HL、3810R、PSQ HQ或QB型

作用形式

开关型、智能调节型、(隔爆型)

电源电压

AC220V 50Hz或AC380V 50Hz

调节型

输入信号

0~10mA、4~10mA 、1-5VDC

输入信号

0~10mA、4~10mA 、1-5VDC

基本误差

≤±1.5%

回差

≤1.5%

死区

≤0.3%

可调节比

250:1

300:1

开关型

电源电压

AC220V/AC380V/AC110V

反馈信号

有源触点信号、无源触信号(可选)
