★产品特点
耐 腐 蚀 特种不锈钢制作，适用酸碱性气液体、蒸汽等
食 品 级 适用于食用流体、超净流体等
零 压 差 分步式，动作可靠
长 寿 命 经受二十年长期考验
★特殊品种
ZBSF-N 单向电磁阀，防介质倒流
ZBSF-S 带手动电磁阀
ZBSF-K 常开电磁阀
BZBSF 防爆电磁阀
ZBSF-X 阀位信号电磁阀
★技术参数
|
项 目
|
说 明
|
|
工作介质
|
腐蚀性流体、超净流体、食用流体
（ZBSF -2 气体用，ZBSF -2Y 液体用）
|
|
介质温度℃
|
ZBSF-1(Y)-10～60、ZBSF-2(Y) 0～200、ZBSF-3(Y)0～260
|
|
工作压差MPa
|
AC:1.6 DC:1.2 DN65:0.6 DN80:0.4
|
|
电源电压V
|
AC220 DC24 其余规格可作特殊订货
|
|
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
|
额定流量系数Kv
|
2.8
|
5.4
|
8.5
|
12
|
18
|
28
|
45
|
70
|
| 泄漏量(ml/min) |
0.9 |
1.5 |
3.0 |
4.5 |
6 |
9 |

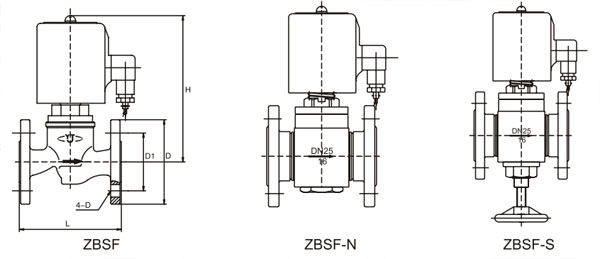

★外形尺寸
|
DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
15
|
115
|
155
|
φ95
|
φ65
|
4-φ14
|
|
20
|
115
|
158
|
φ105
|
φ75
|
4-φ14
|
|
25
|
125
|
158
|
φ115
|
φ85
|
4-φ14
|
|
32
|
150
|
172
|
φ135
|
φ100
|
4-φ18
|
|
40
|
165
|
182
|
φ145
|
φ110
|
4-φ18
|
|
50
|
190
|
194
|
φ160
|
φ125
|
4-φ18
|
|
65
|
265
|
230
|
φ180
|
φ145
|
4-φ18
|
|
80
|
310
|
245
|
φ195
|
φ160
|
8-φ18
|
备注：ZBSF型号的螺纹连接的外形尺寸可参照ZQDF型号的外形尺寸。
|
