★产品用途
本阀是在引进国外先进技术的基础上进行开发创新的产品。它接受气信号来控制管路的通断。广泛应于食品、纺织、印染、医疗制药和机械制造等行业。
★产品特点
易安装 气控接口可在360℃上任意位置安装。
高流速 比球阀高50%的流速。
长寿命 配有先导气压，零泄漏。
多种连接方式 螺纹、法兰和焊接。
防水锤
★结构原理
本阀为常闭型二位二通活塞角座阀，通入气源后，在气压的作用下推动活塞带动阀芯向上运动，将主阀开启，关闭气源后在复位弹簧的作用下将主阀关闭。
★特殊品种
控制功能：常开
无复位弹簧双作用执行机构
电子式位置反馈
手动应急开关
PPS执行机构外壳适用于环境温度+5℃～+130℃
先导阀适用的Namur适配器
执行器可根据实际管道压差，灵活选配。
★技术参数
|
项 目
|
说 明
|
|
通 径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
内 孔 mm
|
13
|
20
|
25
|
32
|
40
|
50
|
|
KV m3/h
|
4.2
|
8
|
19
|
28
|
42
|
52
|
|
工作压力MPa
|
0～1.6
|
|
介质温度℃
|
-10～＋180
|
|
环境温度℃
|
-10～＋60
|
|
控制气体
|
中性气体，空气
|
|
泄漏量ml/min
|
0
|
|
阀体材料
|
不锈钢
|
|
流向
|
阀座下方
|

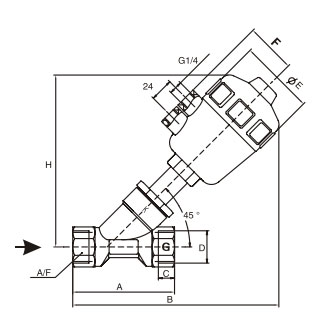

★外形尺寸和控制压力
|
D
(G/NPT)
|
执行
尺寸
|
A
|
B
|
C
|
E
|
F
|
H
|
A/F
|
最大工作压力 MPa
|
要求最小控
压力 MPa
|
|
1/2
|
Φ50
|
85
|
168
|
12
|
64
|
44
|
137
|
27
|
1.6
|
0.40
|
|
3/4
|
Φ63
|
95
|
200
|
12
|
82
|
52
|
170
|
32
|
1.1
|
0.40
|
|
1
|
Φ63
|
105
|
212
|
14
|
82
|
52
|
178
|
41
|
1.1
|
0.42
|
|
1'/4
|
Φ80
|
120
|
245
|
16
|
101
|
60
|
210
|
50
|
1.5
|
0.50
|
|
1'/2
|
Φ80
|
130
|
250
|
18
|
101
|
60
|
213
|
55
|
1.0
|
0.44
|
|
2
|
Φ100
|
150
|
315
|
20
|
125
|
72
|
270
|
70
|
0.72
|
0.32
|
|
1'/2A
|
Φ100 |
130 |
301 |
18 |
127 |
73 |
260 |
55 |
1.25 |
0.44 |
| 2A |
Φ125 |
130 |
346 |
20 |
153 |
86 |
301 |
70 |
1.0 |
0.32 |
|
