★产品用途
本阀是在引进国外先进技术的基础上进行开发创新的产品。它接受气信号来控制管路的通断。广泛应于食品、纺织、印染、医疗制药和机械制造等行业。
★产品特点
易安装 气控接口可在360℃上任意位置安装。
高流速 比球阀高50%的流速。
长寿命 配有先导气压，零泄漏。
多种连接方式 螺纹、法兰和焊接。
★结构原理
本阀为常闭型二位二通活塞角座阀，通入气源后，在气压的作用下推动活塞带动阀芯向上运动，将主阀开启，关闭气源后在复位弹簧的作用下将主阀关闭。
★特殊品种
控制功能：常开
无复位弹簧双作用执行机构
电子式位置反馈
手动应急开关
PPS执行机构外壳适用于环境温度+5℃～+130℃
先导阀适用的Namur适配器
执行器可根据实际管道压差，灵活选配。
★技术参数
|
项 目
|
说 明
|
|
通 径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
内 孔 mm
|
13
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
KV m3/h
|
4.2
|
8
|
19
|
27.5
|
42
|
52
|
77 |
110 |
|
工作压力MPa
|
0～1.6
|
|
介质温度℃
|
-10～＋180
|
|
环境温度℃
|
-10～＋60
|
|
控制气体
|
中性气体，空气
|
|
泄漏量 ml/min
|
0
|
|
流向
|
阀座上方
|
|
项 目
|
说 明
|
|
通 径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
内 孔 mm
|
13
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
KV m3/h
|
4.2
|
8
|
19
|
27.5
|
42
|
52
|
77 |
110 |
|
工作压力MPa
|
0～1.6
|
|
介质温度℃
|
-10～＋180
|
|
环境温度℃
|
-10～＋60
|
|
控制气体
|
中性气体，空气
|
|
泄漏量 ml/min
|
0
|
|
流向
|
阀座上方
|

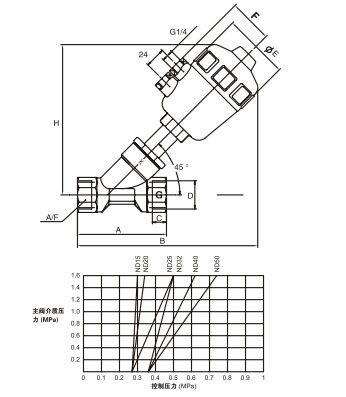

★外形尺寸和控制压力
|
D
(G/NPT)
|
执行
尺寸
|
A
|
B
|
C
|
E
|
F
|
H
|
A/F
|
要求最小控制
压力 MPa
|
|
1/2
|
Φ50
|
85
|
173
|
12
|
64
|
44
|
147
|
27
|
0.27
|
|
3/4
|
Φ50
|
95
|
178
|
12
|
64
|
44
|
157
|
32
|
0.27
|
|
1
|
Φ50
|
105
|
190
|
14
|
64
|
44
|
165
|
41
|
0.27
|
|
1'/4
|
Φ63
|
120
|
226
|
16
|
80
|
52
|
186
|
50
|
0.36
|
|
1'/2
|
Φ63
|
130
|
230
|
18
|
80
|
52
|
189
|
55
|
0.36
|
|
2
|
Φ80
|
150
|
270
|
20
|
101
|
60
|
225
|
70
|
0.36
|
| 2'/2 |
Φ80
|
185 |
300 |
20 |
101 |
60 |
240 |
85 |
0.36 |
| 3 |
Φ100
|
222 |
380 |
25 |
126 |
75 |
305 |
105 |
0.36 |
|
