● 概述
V71345/4型直行程分流、合流电动调节阀,由三通分流,合流阀门配用德国进口PS系列或日本工装3610系列电动执行机构组成.电动执行机构内有伺服系统,无需另配伺服放大器,有输入控制信号(4—20mADC或1—5VDC)及单相电源既可控制运转, 实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀在稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
● 技术参数和性能
阀体: 形 式：三通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78—59 JB79—59
材 料：HT200 ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
上阀盖：常温型(P)：-20~+200℃
散 热 型：+200℃~+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉编织填料，柔性石墨
阀内组件：阀芯形式：双导向单座柱塞式阀芯
流量特性：等百分比特性，直线特性和快开快关特性
材 料：1Cr18Ni9Ti 0cr18Ni12M02Ti
● 要零件材料及推荐使用温度范围
|
阀体材料
|
公称压力MPa
|
介质工作温度℃
|
|
|
＜
120
|
＜
200
|
＜
250
|
＜
300
|
＜
350
|
＜
400
|
＜
425
|
＜
450
|
＜
475
|
＜
500
|
＜
525
|
＜
550
|
＜
575
|
＜
600
|
|
最大工作压力MPa
|
|
|
铸铁HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
不锈钢ZG1Cr18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
● V71345/4型直行程分流、合流电动调节阀规格参数表
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径dn(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
10
|
20
|
35
|
50
|
75
|
125
|
190
|
300
|
400
|
580
|
900
|
1300
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
允许压差△MPa
|
≦公称压力MPa
|
|
基本误差%
|
±2.5
|
|
回差%
|
2.5
|
|
死区%
|
1.0
|
|
始终点偏差%
|
±2.5
|
|
允许泄漏量Q
|
2.5
|
|
可调范围
|
Kv值的0.05%
|
|
配电动执行器型号
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
381L
|
SA—08
|
381LSA—30
|
381LSB—30
|
381LSB—50
|
381LSC—65
|
381LSC—160
|
|
公乘压力
介质温度
阀体材料
|
1.6MPa
|
常温-20℃~+200℃ 铸铁HT200
|
|
4.0 MPa
|
常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
中温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
6.4 MPa
|
常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|
中温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|

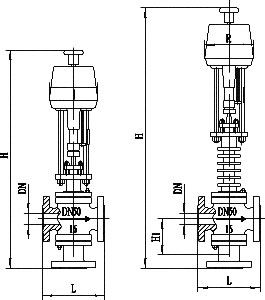

● V71345/4型直行程电动三通合流、分流调节阀外型尺寸表
|
公称通径DN(mm)
|
R
|
L(mm)
|
H(mm)
|
H1(mm)
|
重量(kg)
(kg)
|
|
1.6MPa
|
4.0MPa
|
6.4MPa
|
常温
|
中温
|
1.6 MPa
|
4.0 MPa
|
6.4 MPa
|
|
25
|
176
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
39
|
|
32
|
200
|
210
|
210
|
718
|
848
|
150
|
160
|
170
|
43
|
|
40
|
220
|
230
|
235
|
795
|
925
|
160
|
170
|
180
|
50
|
|
50
|
250
|
255
|
165
|
835
|
960
|
180
|
190
|
200
|
68
|
|
65
|
275
|
285
|
295
|
1067
|
1214
|
200
|
220
|
220
|
85
|
|
80
|
300
|
321
|
320
|
1080
|
1243
|
210
|
230
|
240
|
95
|
|
100
|
350
|
355
|
370
|
1094
|
1257
|
220
|
250
|
260
|
109
|
|
125
|
225
|
410
|
425
|
440
|
1292
|
1492
|
260
|
300
|
300
|
135
|
|
150
|
450
|
460
|
475
|
1321
|
1520
|
280
|
320
|
380
|
400
|
|
200
|
550
|
560
|
570
|
1400
|
1597
|
320
|
380
|
380
|
400
|
|
250
|
670
|
740
|
750
|
|
|
|
|
|
430
|
|
