● 概述：

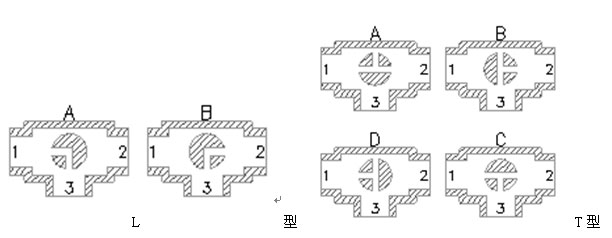

精小型电动三通球阀的的标准球芯有L型三通双口孔道和T 型三口孔道。改变球芯与管道的相对角度，可对三条支管流体实现不同组合的控制。T型孔道可使三条正交的管道互相连通，也可使其中两条管道连通而切断另一条管道。L型孔道只能连通互相正交的两条管道或切换方向。即T型孔起合流分流作用，L型孔道起分配作用。三通O型球阀配有双作用或单作用气动执行机构。
● 阀体：
型式：两开式铸造球阀
公称通径：15——200mm
公称压力：PN1.6、4.0、6.4MPa
连接形式:法兰标准按JB/T79.1，JB/T79.2
材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
介质温度：常温型-40～180℃
填料:含浸聚四氟乙烯填料, 耐高温碳纤维填料
● 阀内组件：
球芯型式：T型、L型球芯
球芯材料：不锈钢，304/316
阀座材料：聚四氟乙烯，硬质合金
球芯转角：90º
● 主要技术参数
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系数(Kv)
|
100
|
110
|
210
|
330
|
540
|
800
|
1210
|
1870
|
3120
|
5300
|
|
动作范围
|
0-90°
|
|
允许压差△P
|
小于公称压力（1.6MPa）
|
|
泄漏量Q
|
按API598标准测试 无泄漏
|
|
环境温度℃
|
-20~60℃
|
|
基本误差
|
±2%
|
|
回差
|
±2%
|
|
死区
|
1%
|
|
可调范围
|
250:1
|
|
配用执行机构
|
YJR10,PSQ101,381RSA—05
381RSA防爆型
|
PSQ201,YJR—20
381RSC—30
|
YJR—40
381RSC—50
|

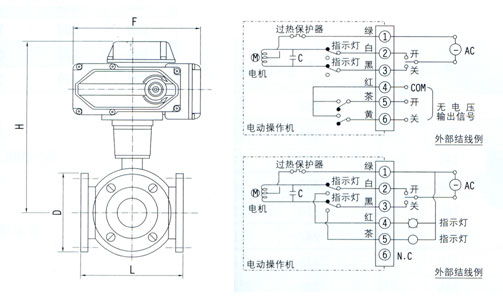

● 主要外形尺寸
V73644/5 单位：mm
|
代号
DN
|
L
|
D
|
F
|
H
|
|
25
|
160
|
115
|
164
|
380
|
|
32
|
200
|
135
|
164
|
310
|
|
40
|
220
|
145
|
190
|
410
|
|
50
|
240
|
160
|
210
|
460
|
|
65
|
260
|
180
|
210
|
480
|
|
80
|
280
|
195
|
247
|
520
|
|
100
|
300
|
215
|
276
|
560
|
|
125
|
360
|
245
|
308
|
620
|
|
150
|
400
|
280
|
380
|
720
|
● 安装与维护
a) 安装三通球阀前必须先清理管道，不应有焊渣等杂物，以免刮伤封面。
b) 三通球阀可竖卧安装，切勿将执行器朝下安装。
c) 三通球阀法兰连接，采有标准JB81-59执行。
|
