● 概述
V73577电子式电动V型调节球阀，配用德国进口PS系列和日本工装3610系列、或我公司生产YJR系列执行机构，无需配伺服放发器，有输入信号（4—20mADC或1—5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维物切断，防止卡死。流通能力大，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型，三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的要紧。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
● 技术参数和性能
公称通径：25—300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB/T79.2—94凹或按JB78—5P对夹式、法兰连接
材 料：WCB ZG1Cr18Ni9Ti CF3M
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，
石棉编织填料.耐高温碳纤维填料
温 度：常温：-20℃~+120℃ 散热：+200℃~+450℃
阀芯形式：V形缺口半球体
流量特性：等百分比特性
球阀杆材料：2Cr131Cr18Ni9Ti oCr17Mo2(316L)
金属阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，
非金属阀材料：增强聚四氟乙烯。
● V形球阀规格参数表
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数(Kv)
|
25
|
40
|
63
|
100
|
160
|
250
|
350
|
680
|
990
|
1600
|
2500
|
4000
|
|
动作范围
|
0-90°
|
|
允许压差△P
|
小于公称压力（1.6MPa）
|
|
泄漏量Q
|
按API598标准测试 无泄漏
|
|
环境温度℃
|
-20~60℃
|
|
基本误差
|
±2%
|
|
回差
|
±2%
|
|
死区
|
1%
|
|
可调范围
|
250:1
|
|
配用执行机构
|
YJR10,PSQ101,381RSA—05
381RSA防爆型
|
PSQ201,YJR—20
381RSC—30
|
YJR—40
381RSC—50
|
PSQ701
YJR—60
|

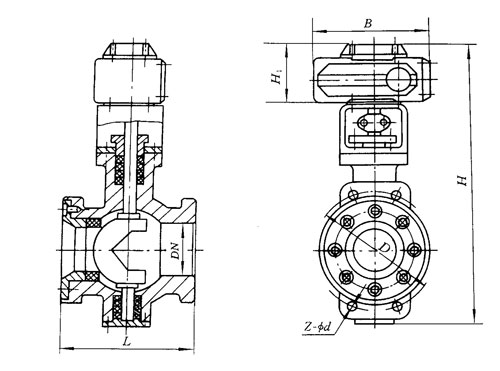

● V73577电子电动V型调节球阀外形尺寸
|
公称通径
DN/mm
|
尺 寸/mm
|
|
L
|
D
|
H
|
H1
|
B
|
Z-фd
|
|
25
|
75
|
85
|
290
|
103
|
157
|
4-14
|
|
32
|
75
|
100
|
300
|
103
|
157
|
4-18
|
|
40
|
85
|
110
|
325
|
103
|
157
|
4-18
|
|
50
|
95
|
125
|
375
|
103
|
157
|
4-18
|
|
65
|
115
|
145
|
405
|
130
|
207
|
4-18
|
|
80
|
130
|
160
|
415
|
130
|
207
|
8-18
|
|
100
|
165
|
180
|
450
|
130
|
207
|
8-18
|
|
125
|
216
|
210
|
480
|
140
|
256
|
8-18
|
|
150
|
230
|
240
|
500
|
140
|
256
|
8-23
|
|
200
|
250
|
295
|
550
|
140
|
256
|
12-23
|
|
