● 概述
我公司生产的气动金属蝶阀是引进意大利先进技术的基础上进行特殊设计、精心制造的产品。它是以压缩空气为动力，阀杆带动球心在阀体内转动90°，就可以实现全开---全关的工作。该产品按其密封性能分为金属硬密封和软密封。气动执行器又分为双动式和弹簧复位式两种。它具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。如配置阀门定位器等特殊传感器，可实现比例控制。
● 阀体
公称通径：50~1000mm
公称压力：PN1.6MPa 2.5MPa，4.0MPa，6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：WCB，HT200，ZG251，ZG1Gr18Ni9Ti，
ZG1Gr18Ni12MoTi，CF8，CF8M衬四氟乙烯
温度范围：常温-40℃~180℃ 中温-40℃~450℃
填 料：柔性石墨、V型聚四氟乙烯，含浸聚四氟乙烯，
石棉编织填料
● 阀内组件
阀芯形式：阀板
流量特性：直线性，等百分比
材 料：1Gr18Ni9Ti，0Or17Ni12Mo2
阀座材料：乙丙橡胶、聚四氟乙烯、氟橡胶、合金钢、巴金铜
阀杆材料：不锈钢，衬四氟乙烯
可调比：100：1
● 气动蝶阀的规格性能表
|
公称通径（DN）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
流量系数Kv
|
110
|
180
|
232
|
368
|
545
|
735
|
1240
|
2025
|
2712
|
3875
|
5038
|
|
动作范围
|
0~90º
|
|
连接方式
|
法兰、对夹
|
|
允许压差ΔP
|
小于公称压力1.6MPa
|
|
泄漏量Q
|
按GB/T4213-92标准测试 无泄/漏
|
|
基本误差
|
±2.5% 带定位器
|
|
回差
|
2.5% 带定位器
|
|
死区
|
1% 带定位器
|
|
环境温度
|
-20℃~90℃
|
|
电磁阀防爆级组
|
可供普通型、防爆型二种dIIBT4
|
|
工作介质
|
按材质适应水、蒸汽、石油、硝酸、醋酸等腐蚀性介质
|
|
连接法兰
|
JB/T74-90 GB9113.1-9113.26 ANSIB16.10
|
|
试验与检验
|
GB/T13927 API598
|

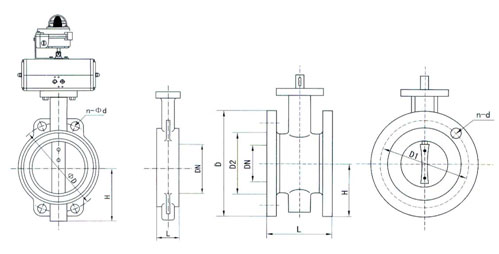

● 主要外形尺寸和连接尺寸
V63771系列尺寸 单位：mm
|
公称通径（DN）
|
尺寸（mm）
|
|
L
|
D
|
D1
|
H
|
Z-Ød（1.0）
|
Z-Ød（1.6）
|
|
50
|
43
|
165
|
125
|
112
|
4-18
|
4-18
|
|
65
|
46
|
185
|
145
|
115
|
4-18
|
4-18
|
|
80
|
46
|
200
|
160
|
120
|
8-18
|
8-18
|
|
100
|
52
|
220
|
180
|
138
|
8-18
|
8-18
|
|
125
|
56
|
250
|
210
|
164
|
8-18
|
8-18
|
|
150
|
56
|
285
|
240
|
175
|
8-22
|
8-22
|
|
200
|
60
|
340
|
295
|
205
|
8-22
|
8-22
|
|
250
|
68
|
395/405
|
350/355
|
240
|
12-22
|
12-22
|
|
300
|
78
|
445/460
|
400/410
|
290
|
12-22
|
12-26
|
|
350
|
78
|
505/520
|
460/470
|
320
|
16-22
|
12-26
|
|
400
|
102
|
565/580
|
515/525
|
350
|
16-26
|
16-26
|
V63741系列尺寸 单位：mm
|
公称通径（DN）
|
尺寸（mm）
|
|
L
|
D
|
D1
|
H
|
Z-Ød（1.6）
|
Z-Ød（2.5）
|
|
50
|
108
|
165
|
125
|
112
|
4-18
|
4-18
|
|
65
|
112
|
185
|
145
|
115
|
4-18
|
4-18
|
|
80
|
114
|
200
|
160
|
120
|
8-18
|
8-18
|
|
100
|
127
|
220
|
180
|
138
|
8-18
|
8-18
|
|
125
|
140
|
250
|
210
|
164
|
8-18
|
8-18
|
|
150
|
140
|
285
|
240
|
175
|
8-22
|
8-22
|
|
200
|
152
|
340
|
295
|
205
|
8-22
|
8-22
|
|
250
|
165
|
395/405
|
350/355
|
240
|
12-22
|
12-22
|
|
300
|
178
|
445/460
|
400/410
|
290
|
12-22
|
12-26
|
|
350
|
190
|
505/520
|
460/470
|
320
|
16-22
|
12-26
|
|
400
|
216
|
565/580
|
515/525
|
350
|
16-26
|
16-26
|
|
