● 概述：

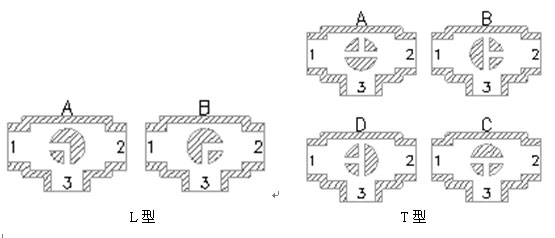

精小型气动三通球阀的的标准球芯有L型三通双口孔道和T 型三口孔道。改变球芯与管道的相对角度，可对三条支管流体实现不同组合的控制。T型孔道可使三条正交的管道互相连通，也可使其中两条管道连通而切断另一条管道。L型孔道只能连通互相正交的两条管道或切换方向。即T型孔起合流分流作用，L型孔道起分配作用。三通O型球阀配有双作用或单作用气动执行机构。
● 阀体：
型式：两开式铸造球阀
公称通径：15——200mm
公称压力：PN1.6、4.0、6.4MPa
连接形式:法兰标准按JB/T79.1，JB/T79.2
材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
介质温度：常温型-40～180℃
填料:含浸聚四氟乙烯填料, 耐高温碳纤维填料
● 阀内组件：
球芯型式：T型、L型球芯
球芯材料：不锈钢，304/316
阀座材料：聚四氟乙烯，硬质合金
球芯转角：90º
● 主要技术参数
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系数（Kv）
|
100
|
110
|
210
|
330
|
540
|
800
|
1210
|
1870
|
3120
|
5300
|
|
最大转角
|
90º
|
|
允许压差ΔP
|
小于公称压力PN1.6 MPa
|
|
工作气源压力
|
0.5~0.8 MPa
|
|
泄漏量
|
执行GB/T4213
|
|
控制信号电压
|
220VAC/24VDC
|
|
附件
|
电磁阀、行程开关、手轮
|

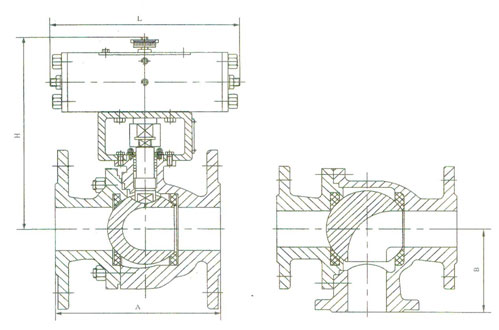

● 主要外形尺寸
V63644/5 单位：mm
|
公称通径
|
执行机构
|
A
|
L
|
H
|
B
|
|
双作用
|
单作用
|
|
15
|
7063D
|
7080S
|
140
|
187（300）
|
234
|
70
|
|
25
|
7100S
|
165
|
187（460）
|
259
|
82.5
|
|
40
|
7100D
|
230
|
320（4600）
|
265
|
115
|
|
50
|
7160S
|
230
|
320（680）
|
342
|
115
|
|
65
|
270
|
397
|
135
|
|
80
|
290
|
405
|
145
|
|
100
|
7160D
|
350
|
548（680）
|
427
|
175
|
|
150
|
7210S
|
440
|
548（920）
|
613
|
220
|
|
200
|
7190D-
|
7300D
|
580
|
1040（1387）
|
736
|
290
|
V63648/9 单位：mm
|
公称通径
|
执行机构
|
A
|
L
|
H
|
B
|
|
双作用
|
单作用
|
|
15
|
7100D
|
7100S
|
140
|
187（300）
|
234
|
70
|
|
25
|
165
|
187（460）
|
259
|
82.5
|
|
40
|
7160S
|
230
|
320（4600）
|
265
|
115
|
|
50
|
7160D
|
230
|
320（680）
|
342
|
115
|
|
65
|
270
|
397
|
135
|
|
80
|
7210S
|
290
|
405
|
145
|
|
100
|
7190D
|
350
|
548（680）
|
427
|
175
|
|
150
|
7300S
|
440
|
548（920）
|
613
|
220
|
|
200
|
7210D
|
7350S
|
580
|
1040（1387）
|
736
|
290
|
|
