● 概述
YJR系列回转式电动执行机构功能齐全,有智能型、比例调节型、开关型等,它体积小、重量轻,何种和重量仅有同类产品的1/3。性能可靠，轴承和关键器件采用进口产品，蜗轮输出一体化，消除了联结间隙，传动精度高，回差小，选用特殊铜合金锻造，强度高耐磨性好，铝合金压铸外壳，美观大方，电磁干扰小，任意角度安装，使用方便，防腐防锈，免加油。意见双重限位，过载过热保护，暗暗器性能好。全行程时间有多种速度可选，采用单相电源驱动，外线线路简单，也可选用为置型控制器。
智能控制模块还可放置在电动机构的箱体中，还带有开度圆盘指示器。YJR系列回转式电动执行机构的优越性能，使它能广泛的还与各类阀门配套，用来实现对阀门的自动调节。

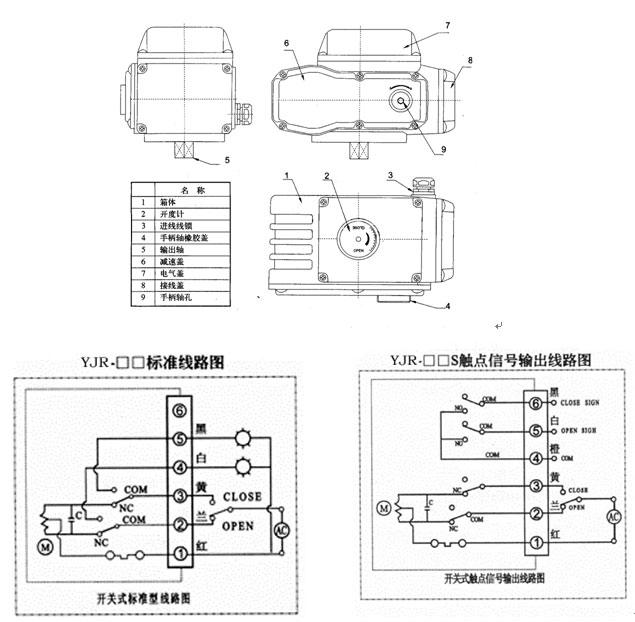

● 外观部件名称
● 规格性能表
|
机型项目
|
YJR—05
|
YJR—10
|
YJR—25
|
YJR—50
|
YJR—100
|
YJR—200
|
|
电源
|
200/220VAC,50/60Hz
|
200/220VAC,50/60Hz
|
200/220VAC,
50/60Hz
|
200/220VAC,50/60Hz
|
200/220VAC,50/60Hz
|
200/220VAC,50/60Hz
|
|
输出力矩
|
50NM
|
100NM
|
250NM
|
500NM
|
1000NM
|
2000NM
|
|
动作范围
|
0—360°
|
0—360°
|
0—90°
|
0—90°
|
0—90°
|
0—90°
|
|
动作时间
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
|
保护装置
|
过热保护
|
过热保护
|
过热保护
|
过热保护
|
过热保护
|
过热保护
|
|
环境温度
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
|
额定电流
|
0.25A
|
0.3A
|
0.45A
|
0.9A
|
|
|
|
绝源电阻
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
|
耐压值
|
1500VAC 1分钟
|
1500VAC 1分钟
|
1500VAC
1分钟
|
1500VAC 1分钟
|
1500VAC
1分钟
|
1500VAC
1分钟
|
|
手动操作
|
附带手柄操作
|
附带手柄
操作
|
附带手柄操作
|
附带手柄
操作
|
附带手柄操作
|
附带手柄操作
|
|
限位
|
电气、机械二重限位
|
电气、机械二重限位
|
电气、机械二重限位
|
电气、机械二重限位
|
电气、机械二重限位
|
电气、机械二重限位
|
|
防护等级
|
IP—65
|
IP—65
|
IP—65
|
IP—65
|
IP—65
|
IP—65
|
|
安装角度
|
可任意角度安装
|
可任意角度安装
|
可任意角度安装
|
可任意角度安装
|
可任意角度安装
|
可任意角度安装
|
|
位置测量
|
电位计
|
电位计
|
电位计
|
电位计
|
电位计
|
电位计
|
|
驱动电机
|
15W/E
|
23W/E
|
45W/E
|
90W/E
|
120W/E
|
120W/E
|
|
箱体材料
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
压铸铝合金
|
|
输入信号/输出信号
|
0—10Ma、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
|
重量
|
2.5kg
|
4.5kg
|
8.0kg
|
8.5kg
|
11.0kg
|
11.0kg
|
|
