上海柏勒夫气动阀门有限公司

产品介绍

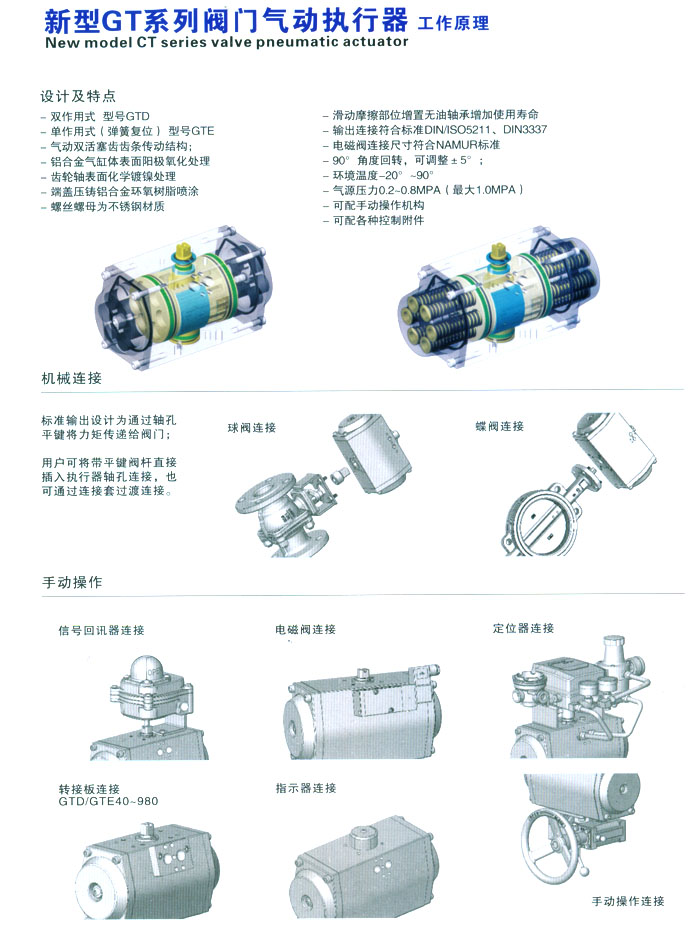

GT系列阀门气动执行器

发布厂商：上海柏勒夫气动阀门有限公司

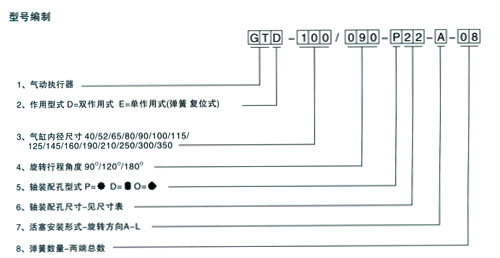

详细参数

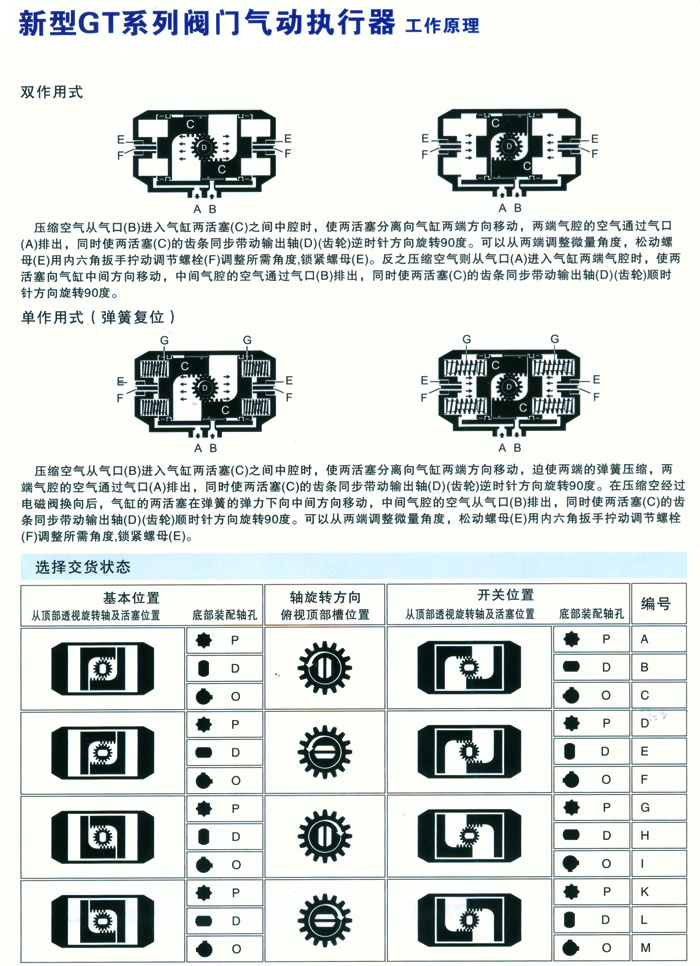

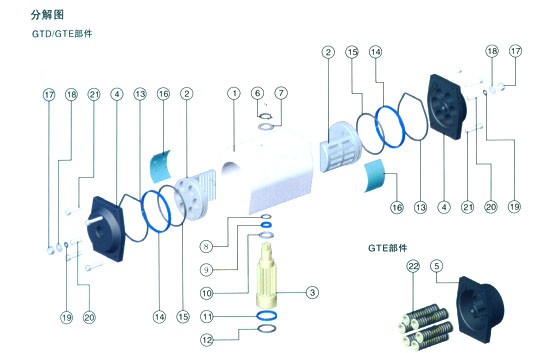

零部件

序号	名称	数量	序号	名称	数量
1	缸体	1	13	端盖用密封圈	2
2	活塞	2	14	活塞减磨环	2
3	旋转轴	1	15	O形密封圈	2
4	端盖	2	16	活塞轴瓦	2
5	端盖(GTE)	2	17	六角螺母	2
6	轴用弹性挡圈	1	18	平垫圈	2
7	轴用上垫圈	1	19	O形密封圈	2
8	O形密封圈	1	20	调节螺栓	2
9	轴用上减磨环	1	21	内六角螺钉	4
10	轴用中垫圈	1	22	弹簧 /弹簧座	8-12
11	轴用下减磨环	1	23
12	O形密封圈	1	24

零部件

序号	名称	数量	序号	名称	数量
1	缸体	1	13	端盖用密封圈	2
2	活塞	2	14	活塞减磨环	2
3	旋转轴	1	15	O形密封圈	2
4	端盖	2	16	活塞轴瓦	2
5	端盖(GTE)	2	17	六角螺母	2
6	轴用弹性挡圈	1	18	平垫圈	2
7	轴用上垫圈	1	19	O形密封圈	2
8	O形密封圈	1	20	调节螺栓	2
9	轴用上减磨环	1	21	内六角螺钉	4
10	轴用中垫圈	1	22	弹簧 /弹簧座	8-12
11	轴用下减磨环	1	23
12	O形密封圈	1	24

GTD双作用式输出扭矩表 单位：N．m

型号	气源压力
型号	2	3	4	5	6	7	8
GTD40	3.7	5.6	7.4	9.3	11.2	13.0	14.9
GTD52	7.9	11.8	15.7	19.6	23.6	27.5	31.4
GTD65	14.7	22.1	29.5	36.8	44.2	51.5	58.9
GTD80	26.0	39.0	52.0	65.1	78.1	91.1	104
GTD90	37.6	56.5	75.3	94.1	112	131	150
GTDl00	58.0	87.0	116	145	174	203	232
GTDll5	84.5	126	169	211	253	295	338
GTDl25	108	163	217	272	326	381	435
GTDl45	159	239	318	398	478	557	637
GTDl60	223	334	446	557	669	780	892
GTDl90	367	550	734	917	1101	1284	1467
GTD210	538	807	1075	1344	1613	1882	2151
GTD255	1057	1586	2115	2644	3172	3701	4230
GTD300	1656	2470	3293	4117	4940	5764	6587
GTD350	2490	3735	4981	6226	7471	8717	9962

GTD双作用式输出扭矩表 单位：N．m

型号	气源压力
型号	2	3	4	5	6	7	8
GTD40	3.7	5.6	7.4	9.3	11.2	13.0	14.9
GTD52	7.9	11.8	15.7	19.6	23.6	27.5	31.4
GTD65	14.7	22.1	29.5	36.8	44.2	51.5	58.9
GTD80	26.0	39.0	52.0	65.1	78.1	91.1	104
GTD90	37.6	56.5	75.3	94.1	112	131	150
GTDl00	58.0	87.0	116	145	174	203	232
GTDll5	84.5	126	169	211	253	295	338
GTDl25	108	163	217	272	326	381	435
GTDl45	159	239	318	398	478	557	637
GTDl60	223	334	446	557	669	780	892
GTDl90	367	550	734	917	1101	1284	1467
GTD210	538	807	1075	1344	1613	1882	2151
GTD255	1057	1586	2115	2644	3172	3701	4230
GTD300	1656	2470	3293	4117	4940	5764	6587
GTD350	2490	3735	4981	6226	7471	8717	9962

GTE单作用式输出扭矩表 单位：N．m

型号	弹簧数量	空气压力						弹簧复位
		3		4		5		弹簧复位
		开始	终点	开始	终点	开始	终点	开始	终点
GTE65	8	15.0	7.9		15.2			14.2	7.1
	10				11.7	27.9	19.1	17.8	8.9
	12				8.1	26.2	15.5	21.3	10.7
GTE80	8	25.1	16.2		29.3			22.8	14.0
	10				23.6	47.6	36.6	28.5	17.5
	12				17.9	44.1	30.9	34.2	21.O
GTE90	8	32.8	20.9		39.8			35.5	23.7
	10				30.9	64.5	49.7	44.4	29.6
	12				22.0	58.6	40.8	53.3	35.5
GTE100	8	56.1	26.5		55.5			60.7	31.1
	10				40.3	106	69.4	75.9	38.9
	12				25.2	98.6	54.2	91.O	46.6
GTE115	8	77.9	45.4		87.6			81.4	48.8
	1O				67.3	150	109	101	61.1
	12				46.9	138	89.2	122	73.3
GTE125	8	101	657		120			97.7	62.2
	10				95.7	194	150	122	77.7
	12				71.3	179	125	146	93.2
GTE145	8	135	837		163			155	103
	10				124	269	204	194	129
	12				85.7	243	165	233	155
GTE160	8	201	134		246			199	133
	10				196	391	307	249	166
	12				146	357	258	299	199
GTE190	8	317	21.3		397			336	233
	10				313	626	496	420	291
	12				228	567	412	505	349
GTE210	8	465	309		578			497	341
	10				454	917	723	621	427
	12				330	832	599	745	512
GTE255	8	945	670		1199			915	640
	10				970	1843	1499	1144	800
	12				741	1683	1270	1373	961
GTE300	8	1491	838		1662			1631	979
	10				1254	2893	2077	2039	1223
	12				846	2648	1669	2447	1468
GTE350	8	21.81	1404		2650			2330	1554
	10				2067	4284	3312	2913	1942
	12				1484	3895	2730	3496	2331

GTE单作用式输出扭矩表 单位：N．m

型号	弹簧数量	空气压力						弹簧复位
		3		4		5		弹簧复位
		开始	终点	开始	终点	开始	终点	开始	终点
GTE65	8	15.0	7.9		15.2			14.2	7.1
	10				11.7	27.9	19.1	17.8	8.9
	12				8.1	26.2	15.5	21.3	10.7
GTE80	8	25.1	16.2		29.3			22.8	14.0
	10				23.6	47.6	36.6	28.5	17.5
	12				17.9	44.1	30.9	34.2	21.O
GTE90	8	32.8	20.9		39.8			35.5	23.7
	10				30.9	64.5	49.7	44.4	29.6
	12				22.0	58.6	40.8	53.3	35.5
GTE100	8	56.1	26.5		55.5			60.7	31.1
	10				40.3	106	69.4	75.9	38.9
	12				25.2	98.6	54.2	91.O	46.6
GTE115	8	77.9	45.4		87.6			81.4	48.8
	1O				67.3	150	109	101	61.1
	12				46.9	138	89.2	122	73.3
GTE125	8	101	657		120			97.7	62.2
	10				95.7	194	150	122	77.7
	12				71.3	179	125	146	93.2
GTE145	8	135	837		163			155	103
	10				124	269	204	194	129
	12				85.7	243	165	233	155
GTE160	8	201	134		246			199	133
	10				196	391	307	249	166
	12				146	357	258	299	199
GTE190	8	317	21.3		397			336	233
	10				313	626	496	420	291
	12				228	567	412	505	349
GTE210	8	465	309		578			497	341
	10				454	917	723	621	427
	12				330	832	599	745	512
GTE255	8	945	670		1199			915	640
	10				970	1843	1499	1144	800
	12				741	1683	1270	1373	961
GTE300	8	1491	838		1662			1631	979
	10				1254	2893	2077	2039	1223
	12				846	2648	1669	2447	1468
GTE350	8	21.81	1404		2650			2330	1554
	10				2067	4284	3312	2913	1942
	12				1484	3895	2730	3496	2331

GTE单作用式输出扭矩表 单位：N．m

型号	弹簧数量	空气压力						弹簧复位
		3		4		5		弹簧复位
		开始	终点	开始	终点	开始	终点	开始	终点
GTE65	8	15.0	7.9		15.2			14.2	7.1
	10				11.7	27.9	19.1	17.8	8.9
	12				8.1	26.2	15.5	21.3	10.7
GTE80	8	25.1	16.2		29.3			22.8	14.0
	10				23.6	47.6	36.6	28.5	17.5
	12				17.9	44.1	30.9	34.2	21.O
GTE90	8	32.8	20.9		39.8			35.5	23.7
	10				30.9	64.5	49.7	44.4	29.6
	12				22.0	58.6	40.8	53.3	35.5
GTE100	8	56.1	26.5		55.5			60.7	31.1
	10				40.3	106	69.4	75.9	38.9
	12				25.2	98.6	54.2	91.O	46.6
GTE115	8	77.9	45.4		87.6			81.4	48.8
	1O				67.3	150	109	101	61.1
	12				46.9	138	89.2	122	73.3
GTE125	8	101	657		120			97.7	62.2
	10				95.7	194	150	122	77.7
	12				71.3	179	125	146	93.2
GTE145	8	135	837		163			155	103
	10				124	269	204	194	129
	12				85.7	243	165	233	155
GTE160	8	201	134		246			199	133
	10				196	391	307	249	166
	12				146	357	258	299	199
GTE190	8	317	21.3		397			336	233
	10				313	626	496	420	291
	12				228	567	412	505	349
GTE210	8	465	309		578			497	341
	10				454	917	723	621	427
	12				330	832	599	745	512
GTE255	8	945	670		1199			915	640
	10				970	1843	1499	1144	800
	12				741	1683	1270	1373	961
GTE300	8	1491	838		1662			1631	979
	10				1254	2893	2077	2039	1223
	12				846	2648	1669	2447	1468
GTE350	8	21.81	1404		2650			2330	1554
	10				2067	4284	3312	2913	1942
	12				1484	3895	2730	3496	2331

执行器的重量／容量／开或闭的时间

双作用式	容量L	重量 KG	单作用式	容量L	重量 KG	开或闭时间 S
GTD40	0.12	0.7	GTE40	0.06		≤0.5
GTD52	0.23	1.5	GTE52	012		≤0.5
GTD65	0.46	2.0	GTE65	0.22	3.6	≤0.5
GTD80	0.80	3.0	GTE80	0.38	5.5	≤1.0
GTD90	1.10	4.5	GTE90	0.50	8.0	≤1.0
GTD100	1.60	6.0	GTE100	0.79	10.5	≤1.0
GTD115	2.33	8.0	GTE115	1.14	13.6	≤2.0
GTD125	3.03	9.5	GTE125	1.46	16.2	≤2.0
GTD145	5.40	14.0	GTE145	2.34	23.1	≤2.5
GTD160	6.10	18.0	GTE160	3,00	30.0	≤4.0
GTD190	11.0	26.0	GTE190	4.80	41.6	≤5.0
GTD210	15.4	33.0	GTE210	7.10	52.8	≤7.0
GTD255	31.1	72.0	GTE255	14.1	112.0	≤10.0
GTD300	45.9	102.0	GTE300	21.3	153.0	≤10.0
GTD350	68.5	153.0	GTE350	32.7	222.0	≤10.0

耗气量计算

双作用型计算公式 V：(A+B){(P+I01.2)÷98}M	V：耗气量N1/mim(N升/分)
单作用型计算公式 V=A((P+I01.2)÷98)M	P：气源压力KpaG(表压)
注：将 MPa转换成KPa乘以1000 将 bar转换成KPa乘以100	M：活塞每分钟往复次数
注：将 MPa转换成KPa乘以1000 将 bar转换成KPa乘以100	A、B：气缸容量(见表)

执行器的选用

选用气动执行器时，在已确定阀门的扭矩上再增加安全值。水蒸气或非润滑的液体介质增加 25％安全值；非润滑的浆料液体介质增加40％安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加100％安全值；对于清洁、无摩擦的润滑介质增加20％安全值(本公司推荐)。

选用双作用式执行器时,根据气源工作压力,查找双作用式扭矩表，可得到准确的 GTD型号，例如：气源压力只有5bar，控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25％安全值等于250N.m，首先按表查找气源压力5bar，然后沿该列垂直查找等于或相近的扭矩数据，选272N.m，再沿该行向左查找其型号，选择GTD125型。

选用单作用式执行器时，查找单作用式扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大干弹簧复位扭矩，可得到准确的 GTE型号，例如：气源压力只有4bar，控制一个需要扭矩100N．m蝶阀，介质为非润滑的干燥气体，考虑到安全因素,增加60％安全值等于160N.m,首先按表查找弹簧复位终点得到相近扭矩166N．m,然后沿该行向左查找气源压力4bar的终点扭矩196N．m，正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择GTE160型。

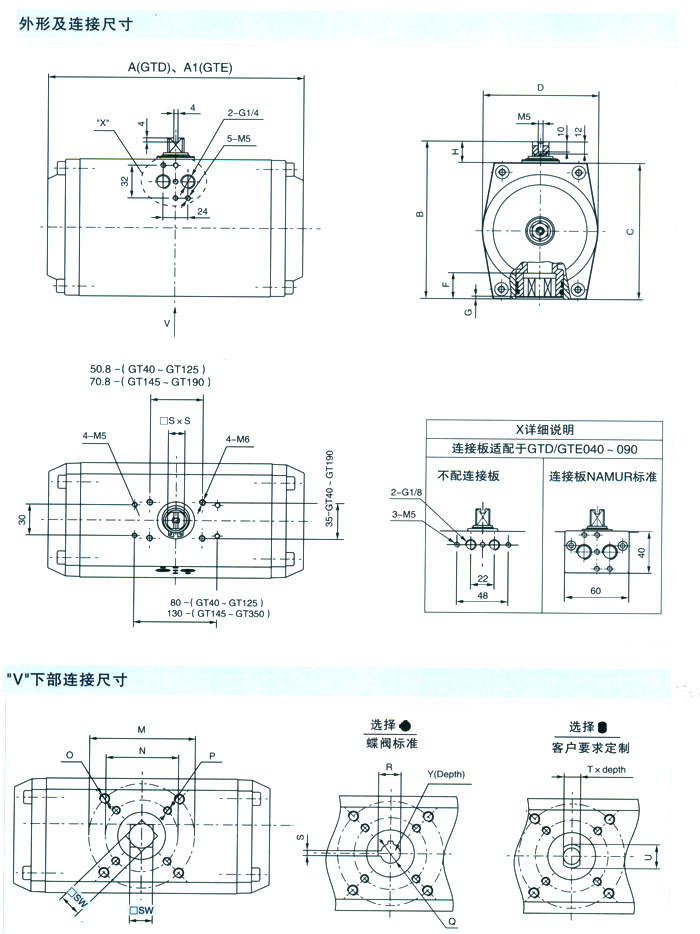

外形及连接尺寸

执行器型号	GTD/GTE040	GTD/GTE052	GTD/GTE065	GTD/G丁E080	GTD/GTE090	GTD/GTE100	GTD/GTE115	GTD/GTE125
A	114	140	164	190	208	247	276	302
A1	/	/	178	215	244	295	340	395
B	82	96	102	130	140	156	177	182
C	60	74	90	108	118	134	149	160
D	50	62	75	91	101	112	127	139
E	45	50	62	65	74	90	94	103
F	14	16	18	18	20	25	25	25
G	2	2	2	2	2	2	2	2
H	22	22	22	22	22	22	22	24
M	042	F05￠50	F07￠70	F07￠70	F07￠70	F10￠102	F10￠102	F10￠102
N	/	F03￠36	F05￠50	F05￠50	F05￠50	F07￠70	F07￠70	F07￠70
O	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M10
P	/	4-M5	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8
Q	/	/	￠12.7	￠15.88	￠15.88	￠19.05	￠19.05	￠22.23
R	/	/	14.2	18.38	18.38	21.5	21.5	24.63
S	/	/	3	5	5	5	5	5
口SW^H1	11	11	14	17	17	22	22	22
口S×S	9	10	13	13	13	16	16	22.3

执行器型号	GTD/GTE140	GTD/GTE160	GTD/GTE190	GTD/GTE210	GTD/GTE255	GTD/GTE300	GTD/G丁E350
A	342	372	427	518	640	716	780
A1	434	474	567	718	920	1036	1138
B	216	233	282	305	352	400	458
C	181	198	232	255	302	350	408
D	159	176	206	228	275	324	380
E	110	110	128	135	159	196	220
F	30	30	45	45	50	50	75
G	3	3	4	4	3	2	5
H	34	34	50	50	50	50	55
M	F12￠125	F12￠125	F12￠125	160×100	200×120	200X140	260×160
N	F10￠102	F10￠102	F10￠102	F14￠140	F16￠165	F16￠165	200
O	4-M12	4-M12	4-M12	4-M16	4-M20	4-M20	4-M20
P	4-M10	4-M10	4-M10	4-M16	4-M20	4-M20	8-M16
Q	￠28.58	￠28.58	￠31.75	￠3175	33￠34	￠41.28	￠50.8
R	32.1	32.1	35.25	35.25	37.34	45.28	54.8
S	8	8	8	8	10	12	12
口SW^H1	27	27	36	36	46	46	60
口S×S	28.6	28.6	36	36	46	46	60
