ZDLS电动角形单座调节阀产品概述:
ZDLS 型电动角形单座调节阀是一种顶导向结构的调节阀，阀体结构紧凑，流路通畅，压降损失小，流量大。阀芯导向面积大，抗震性好，阀座关闭性能符合GB/T4213-92标准， 调节阀配用接受ON-DFF或4-20mADC 或 1-5V 的直流信号进行比例动作的小型、坚固、高精度的执行机构，该阀门广泛适用于控制高
粘度介质及含有颗粒的流体和泥浆，闪蒸流体等。可避免结焦、堵塞，便于自净于清洗。PN220, PN320公称压力角形高压调节阀专为易产生气蚀高压系统设计的一种特殊阀门。
ZDLS电动角形单座调节阀标准技术参数:
| 阀体 |
执行机构 |
过载保护：A、B型任选，C型必配 |
| 型式：单座型铸造角阀(锻造) |
型式：电动执行机构 |
手动装置：带手柄 |
| 阀 尺 寸：DN20~200 |
381LSA/XA-08，381LSA/XA-20， |
性 能 |
| 额定压力：PN16、PN40、PN63、PN220,PN320 |
381LSB/XB-30，381LSB/XB-50， |
流量特性：线性，等百分比 |
| 连接形式：法兰、焊接 |
381LSC-65，381LSC-99， |
可调范围：50:1 |
| 法兰标准：钢制法兰按GB9113-2000，JB/T-94 |
381LSC-180 |
阀座泄露率(对于额定Kv值%) |
| 密封面型式：PN16为凸面 |
阀 作 用：正作用，反作用 |
金属密封：小于0.01 %(ANSI B16.104-1976 |
| PN40、63为凹凸面 |
控制动作：比例控制或ON-OFF控制 |
Ⅳ级)及小于0.001%(为选择项) |
| PN220、PN320为榫槽面 |
输入信号：4~20MADC或1~5VDC须选择输入信号“断” |
基本误差：±1% |
| 法兰端面距：按GB12221-89 |
时调节阀的位置(保位、全开、全关) |
回差：≤1% |
| 材料：ZG230-450 |
电源：AC220V, 50Hz |
死区：≤1% |
| ZG1Cr18Ni9Ti |
输出信号：4~20mADC(负载电阻500Ω以下) |

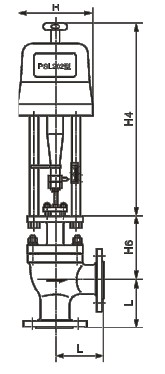

外形尺寸：参照表1 |
| ZG1Cr18Ni12Mo2Ti |
功耗：A型/50VA，B型/150VA，C型/220VA |
产品重量：参照表1 |
| 压盖型式：压板式 |
保护等级：IP55 |
接线端子图：参阅所配执行机构使用说明书 |
| 填料：V型聚四氟乙烯填料，柔性石墨填料 |
出线连接：普通s型G1/2，防爆x型G3/4 |
油漆颜色：调节阀的电动执行机构和阀的表面 |
| 垫片：型式：齿型和平型 |
环境温度：无空间加热器-10℃~+60℃ |
应涂漆，不锈钢和铜的阀可不涂漆。 |
| 材料，F4/改性F4，不锈钢+石墨 |
有空间加热器-35℃~+60℃ |
阀体上的箭头及文字涂红漆。 |
| |
防爆x型-10℃~+40℃ |
用户指定色彩也可。 |
| |
环境湿度：普通S型95%以下，防爆X型45-85% |
|
| |
隔爆等级：ExdII BT4 |
|
|
公称通径
DN
|
L
|
A
|
B
|
D
|
R
|
H1
|
H6
|
H2
|
H3
|
H4
|
重量(Kg)
|
|
PN16/40
|
PN63
|
PN16/40
|
PN63
|
PN16/40
|
PN63
|
PN16/40
|
PN63
|
|
20
|
95
|
115
|
460
|
230
|
225
|
177
|
107
|
119
|
123
|
135
|
490
|
373
|
459
|
10
|
13
|
|
25
|
100
|
115
|
460
|
230
|
225
|
177
|
107
|
119
|
123
|
135
|
490
|
373
|
459
|
12
|
16
|
|
32
|
105
|
130
|
460
|
230
|
225
|
177
|
114
|
122
|
134
|
142
|
490
|
495
|
459
|
15
|
19
|
|
40
|
115
|
130
|
460
|
230
|
225
|
177
|
132
|
140
|
152
|
160
|
490
|
495
|
459
|
17
|
26
|
|
50
|
125
|
150
|
460
|
230
|
225
|
177
|
137
|
157
|
157
|
177
|
490
|
495
|
459
|
18
|
27
|
|
65
|
145
|
170
|
530
|
230
|
255
|
177
|
164
|
169
|
191
|
196
|
540
|
700
|
520
|
34
|
43
|
|
80
|
155
|
190
|
530
|
230
|
255
|
177
|
174
|
179
|
201
|
206
|
540
|
700
|
520
|
46
|
69
|
|
100
|
175
|
215
|
530
|
230
|
255
|
177
|
189
|
200
|
216
|
227
|
540
|
700
|
520
|
54
|
85
|
|
125
|
200
|
250
|
630
|
260
|
310
|
226
|
213
|
230
|
240
|
257
|
625
|
725
|
570
|
76
|
120
|
|
150
|
225
|
275
|
630
|
260
|
310
|
226
|
243
|
250
|
270
|
277
|
625
|
725
|
570
|
79
|
125
|
|
200
|
275
|
325
|
630
|
260
|
310
|
226
|
298
|
304
|
325
|
331
|
625
|
725
|
570
|
100
|
150
|
注：1、表中重量为配用PSL型执行机构数据。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI,JIS,DIN等标准。 |
