ZJ(M)HP系列气动薄膜单座调节阀
发布厂商：上海大田阀门

详细参数

ZJ(M)HP系列气动薄膜单座调节阀概述
ZJ(M)HP系列气动薄膜单座调节阀是一种顶导向单阀座调节阀，具 有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

技术参数及性能：


阀体部分
阀体型式： 直通铸造球型阀
公称通径： DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力：  PN 1.6、2.5、4.0、6.4、10.0Mpa
  ANSI 150、300、 600Lb
   JIS   10K、20K、30K、40K
连接方式：  法兰：FF、RF、RTJ、等
  螺纹：（适用于 1” 以下））
  焊接：SW、BW
法 兰 距： 符合IEC 534
阀盖形式： 标准型、加长型（散热、低温、波纹管密封）
 填    料： V型聚四氟乙烯、柔性石墨填料等
密 封 垫：  金属夹石墨密封垫、聚四氟乙烯垫
 执行机构： 气动：多弹簧执行机构 、单弹簧执行机构
  电动：3810L 系列 、PSL系列


阀内部件


阀芯型式： 单座柱塞
 流量特性： 等百分比、线性 、快开
内件材质： 标准材质组合及使用温度、压力范围请参阅附录


表1．可提供的用户选择


阀体 型式 直通 阀盖 型式 标准、加长型
材质 WCB、WC9、304、316等 材质 WCB、WC9、304、316等
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、



柔性石墨、波纹管
材质  304、304+STL/PTFE、316、316+STL/PTFE
执行器 气动:见表8
电动:见表7
定位器 电气阀门定位器、智能型数字定位器
附件 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等


材料及内部结
构 表2．本体材质为碳钢


1 阀体 WCB LCB WC9
2 垫片 316+石墨/PTEF
3 螺栓 35 40MnB 25Cr2Mo1VA
4 阀座 304 304 304
5 阀芯（杆） 304 304 304
6 垫片 316+石墨/PTEF
7 导向套 304 304 304
8 阀盖 WCB LCB WC9
9 螺母 25 35 25Cr2Mo1VA
10 填料垫 304 304 304
11 填料 PTFE/柔性石墨
12 压套螺母 304 304 304


表3．本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 垫片 316+石墨/PTEF
3 螺栓 304 316 316L
4 阀座 304 316 316L
5 阀芯（杆） 304 316 316L
6 垫片 316+石墨/PTEF
7 导向套 304 316 316L
8 阀盖 CF8 CF 8M 3M
9 螺母 304 316 316L
10 填料垫 304 316 316L
11 填料 PTFE/柔性石墨
12 压套螺母 304 316 316L


注：以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。 PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。 标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
可提供的控制阀流量特性



等百分比特性阀瓣
直线特性阀瓣
快开特性阀瓣


表4．ZJ(M)HP系列气动薄膜单座调节阀尺寸及缩腔型内件与行程额定Cv值


阀门尺寸



inch(mm)		 阀芯尺寸inch(mm) 额定行程(mm) 额定Cv值
阀门开度%行程
等百分比特性 直线特性
10% 30% 50% 70% 100% 10% 30% 50% 70% 100%
3/4(20) 1/4 (8) 16 0.09 0.17 0.34 0.95 1.6 0.27 0.68 1.09 1.49 1.8
3/8（10） 0.14 0.27 0.53 1.48 2.5 0.42 1.06 1.69 2.32 2.8
1/2 (15) 0.22 0.43 0.85 2.37 4 0.67 1.66 2.65 3.65 4.4
3/4 (20) 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
1(25) 1/2 (15) 16 0.22 0.43 0.85 2.37 4 0.67 1.66 2.56 3.65 4.4
3/4 (20) 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
1 (25) 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
11/4 3/4 (20) 25 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
1 (25) 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
11/4 (32) 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
11/2(40) 1 (25) 25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
11/4 (32) 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
11/2 (40) 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
2(50) 11/4 (32) 25 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
11/2 (40) 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
2(50) 2.18 4.32 8.54 23.71 40 6.67 16.68 26.56 36.46 44
21/2(65) 11/2 (40) 40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
2(50) 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
21/2(65) 3.34 6.81 13.45 37.35 63 10.47 20.01 41.63 57.17 69
3(80) 2(50) 40 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
21/2(65) 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
3(80) 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
4(100) 21/2(65) 40 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
3(80) 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
4(100) 8.72 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
5(125) 3(80) 60 13.62 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
4(100) 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
5(125) 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
6(150) 4(100) 60 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
5(125) 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
6(150) 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
8(200) 5(125) 60 13.62 27.06 53.40 148.2 250 71.72 103.7 165.9 227.9 275
6(150) 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
8(200) 34.34 68.08 134.5 373.5 630 104.7 260.1 416.3 571.7 690


图1.ZJ(M)HP系列气动薄膜单座调节阀 等百分比特性曲线

图2.ZJ(M)HP系列气动薄膜单座调节直线特性曲线

ZJ(M)HP系列气动薄膜单座调节阀最大允许压差
表5. 多弹簧薄膜式执行机构 单位: Mpa


执行机构规格 气源压力



Kpa		 弹簧范围



Kpa		 阀芯尺寸
Inch（mm）
3/4



20		 1



25		 1 1/4



32		 1 1/2



40		 2



50		 2 1/2



65		 3



80		 4



100		 5



125		 6



150		 8



200
ZHB22 140 20～100 1.17 0.75 - - - - - - - - -
240 40～200 2.73 1.75 - - - - - - - - -
300 80～240 5.85 3.75 - - - - - - - - -
ZHB23 140 20～100 1.64 1.05 0.63 0.4 0.26 - - - - - -
240 40～200 3.82 2.45 1.49 0.96 0.61 - - - - - -
300 80～240 8.19 5.24 3.19 2.05 1.31 - - - - - -
ZHB34 140 20～100 - - 1.02 0.66 0.42 0.24 0.16 0.10 - - -
240 40～200 - - 2.38 1.53 0.98 0.58 0.38 0.24 - - -
300 80～240 - - 5.12 3.28 2.10 1.24 0.82 0.52 - - -
ZHB45 140 20～100 - - - - - 0.40 0.26 0.17 0.11 0.07 0.02
240 40～200 - - - - - 0.93 0.61 0.39 0.25 0.17 0.07
300 80～240 - - - - - 1.98 1.32 0.84 0.54 0.37 0.16


※ 以上推荐使用压差等只是相对而言，大田阀门针对各种压差会有多种配置组合，对于复杂的控制系统请您与我们大田阀门技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。

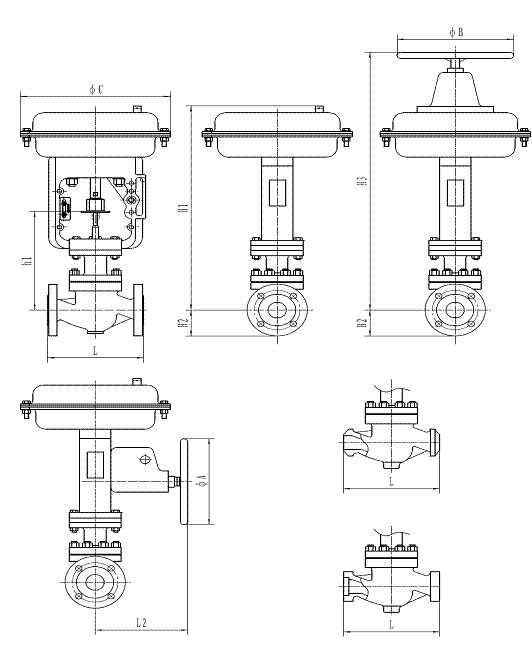

表6-配置ZH系列气动执行机构控制阀外形尺寸 单位: mm



阀门尺寸 L H1 H2 h1 H3 C B A L2 执行机构
inch mm ANSI 150 PN16、25 ANSI 300 PN40 ANSI 600 PN64、100
3/4 20 184 7.25 184 7.25 206 8.12 425 53 213 704 288 200 200 289 ZHB-22
1 25 184 7.25 184 7.25 210 8.25 435 58 218 710 288 200 200 289 ZHB-22
11/4 32 200 7.87 200 7.87 251 9.88 448 70 231 722 288 200 200 289 ZHB-22
1 1/2 40 222 8.75 222 8.75 251 9.88 448 75 231 722 288 200 200 289 ZHB-23
2 50 254 10 254 10 286 11.25 487 83 255 740 288 200 200 289 ZHB-23
21/2 65 276 10.88 276 10.88 311 12.25 628 93 311 884 360 355 355 347 ZHB-34
3 80 298 11.75 317 12.50 337 13.25 645 98 328 902 360 355 355 347 ZHB-34
4 100 352 13.88 368 14.50 394 15.50 656 115 328 913 360 355 355 347 ZHB-34
5 125 420 16.53 400 15.75 500 19.69 806 125 389 1274 470 570 570 476 ZHB-45
6 150 451 17.75 473 18.62 508 20.00 857 143 440 1325 470 570 570 476 ZHB-45
8 200 600 21.38 568 22.38 610 24.00 926 180 514 1394 470 570 570 476 ZHB-45


※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系大田阀门技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。
