ZJ(M)HG气动多级轴流迷宫调节阀

发布厂商：上海大田阀门

详细参数

ZJ(M)HG气动多级轴流迷宫调节阀采用的是多级轴流压套组成的

迷宫式流道调节阀，完全控制了流过阀内的介质的流速，大幅

度的降低了高压气体或者蒸汽在阀内产生的噪音，稳定的多级

别降压有效使液体不会产生气蚀，是使用在高压介质场所性能

稳定的控制阀，可选择多弹簧气动簿膜机构或电动执行机构等。

技术参数及性能：

阀体部分

阀体型式：直通铸造球型阀

公称通径：DN20 、25 、32 、40 、50 、65 、80 、100 、200

公称压力：PN 16、20、32Mpa

ANSI 900、1500、 2500Lb

连接方式：法兰 FF、RF、RTJ、等

螺纹：（适用于 1” 以下）

焊接：SW、BW

卡箍

法兰距：符合IEC 534

阀盖形式：标准型、加长型（散热、低温、密封）

填料：V型聚四氟乙烯、柔性石墨填料等

密封垫：金属夹石墨密封垫

执行机构：气动：多弹簧执行机构

电动： 3810L 系列、PSL系列

阀内部件
阀芯型式：轴流迷宫式
流量特性：等百分比、线性
内件材质：标准材质组合及使用温度、压力范围请参阅附录

表1．可提供的用户选择

阀体	型式	直通	阀盖	型式	标准、加长型
	材质	WCB、WC9、304、316等		材质	WCB、WC9、304、316等
阀芯	特性	直线、等百分比、快开	填料	“V”型PTFE、柔性石墨、波纹管
	材质	304、304+STL/PTFE、316、316+STL/PTFE
执行器	气动:见表8
	电动:见表8
定位器	电气阀门定位器、智能型数字定位器
附件	电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

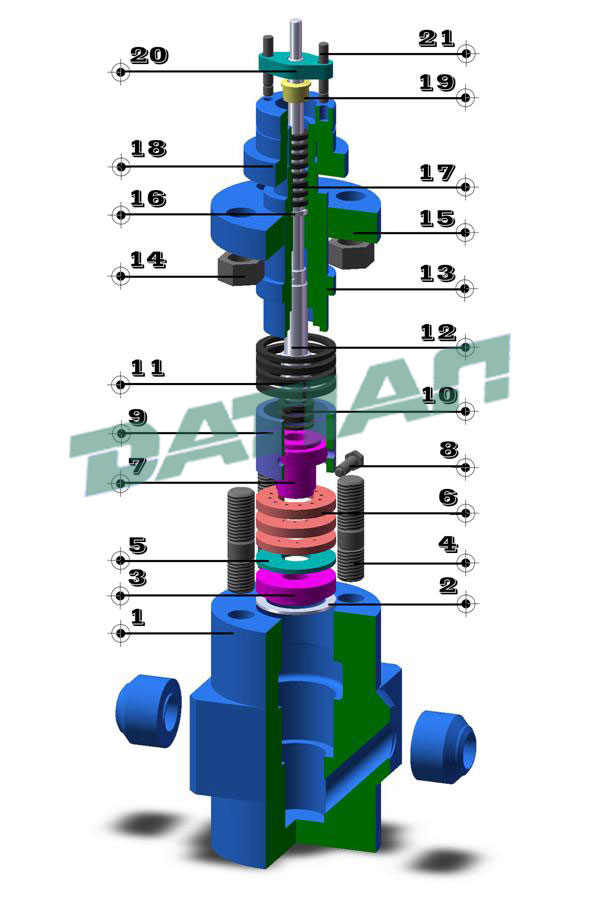

材料及内部结构
表2．本体材质为碳钢

1	阀体	25	LF2	F22
2	垫片	316+石墨/PTEF
3	阀座	304	304	304
4	螺栓	35	40MnB	25Cr2Mo1VA
5	垫环	304	304	304
6	倒流盘	304	304	304
7	定位套	304	304	304
8	螺栓	35	40MnB	25Cr2Mo1VA
9	节流套	304	304	304
10	填料	PTFE/柔性石墨
11	填料	PTFE/柔性石墨
12	阀芯（杆）	304	304	304
13	阀盖压环	25	LF2	F22
14	螺母	25	35	25Cr2Mo1VA
15	阀盖	25	LF2	F22
16	填料垫	304	304	304
17	填料	PTFE/柔性石墨
18	支架	25	LF2	F22
19	压套	304	304	304
20	压盖	25	LF2	F22
21	螺栓	35	40MnB	25Cr2Mo1VA

表3．本体材质为不锈钢

1	阀体	F304	F316	F 316L
2	垫片	316+石墨/PTEF
3	阀座	304	316	316L
4	螺栓	304	316	316L
5	垫环	304	316	316L
6	倒流盘	304	316	316L
7	定位套	304	316	316L
8	螺栓	304	316	316L
9	节流套	304	316	316L
10	填料	PTFE/柔性石墨
11	填料	PTFE/柔性石墨
12	阀芯（杆）	304	316	316L
13	阀盖压环	F304	F316	F 316L
14	螺母	304	316	316L
15	阀盖	F304	F316	F 316L
16	填料垫	304	316	316L
17	填料	PTFE/柔性石墨
18	支架	F304	F316	F 316L
19	压套	304	316	316L
20	压盖	304	316	316L
21	螺栓	304	316	316L

※1、以上为标准的配置结构，阀座为金属对金属，还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨。

3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

控制阀流量特性

等百分比特性阀瓣

直线特性阀瓣

额定Cv及行程

表4. 公称压力ANSI Class 900、1500多级降压式套筒的降压级数:1～8级

公称通径 Inch(mm)	阀芯尺寸 Inch(mm)	行程 (mm)	最小 Cv	套筒材质:SUS316
公称通径 Inch(mm)	阀芯尺寸 Inch(mm)	行程 (mm)	最小 Cv	1 Lev	2 Lev	4 Lev	6 Lev	8 Lev
1” (25)	5/ 8” (16)	20	0.22	7.0	5.3	4.1	3.4	2.5
1” (25)	5/ 8” (16)	25	0.22	7.0	6.6	5.4	4.6	3.5
11/ 2” (40)	1” (25)	20	0.48	18.7	11.5	8.6	6.9	4.7
2” (50)	11/ 4” (32)	25	0.67	33.0	14.2	11.9	9.8	6.9
3” (80)	2” (50)	30	1.30	83.0	53.0	42.6	34.1	24.3
4” (100)	21/ 2” (65)	40	1.70	122.0	70.0	57.0	48.5	35.5
6” (150)	4” (100)	50	3.30	308.0	150.0	118.0	96.0	76.0
8” (200)	5” (125)	60	5.30	407.0	205.0	166.0	133.0	104.0

※本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计，请向大田阀门技术部咨询
表5.公称压力ANSI Class 2500多级降压式套筒的降压级数:1～8级

公称通径 Inch(mm)	阀芯尺寸 Inch(mm)	行程 (mm)	最小可控 Cv	套筒材质:USU316
公称通径 Inch(mm)	阀芯尺寸 Inch(mm)	行程 (mm)	最小可控 Cv	1 Lev	2 Lev	4 Lev	6 Lev	8 Lev
1” (25)	5/ 8” (16)	20	0.22	7.0	5.3	4.1	3.4	2.5
1” (25)	5/ 8” (16)	25	0.22	7.0	6.6	5.4	4.6	3.5
11/ 2” (40)	5/ 8” (16)	20	0.22	7.0	5.3	4.1	3.4	2.5
2” (50)	1” (25)	25	0.48	18.7	14.0	11.5	9.5	6.7
3” (80)	11/ 2” (40)	30	0.86	51.5	22.5	19.0	15.5	12.0
4” (100)	2” (50)	40	1.30	83.0	68.0	57.0	47.0	34.0
6” (150)	3” (80)	50	2.20	181.0	110.0	89.0	76.0	57.0
8” (200)	4” (100)	60	3.30	308.0	179.0	142.0	121.0	97.0

※本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计，请向大田阀门技术部咨询。
表6. 公称压力ANSI Class 900、1500;（多级降压式套筒的降压级数:10～24级）

公称通径 Inch(mm)	阀芯尺寸 Inch(mm)	行程 (mm)	最小 (Cv)	流向:底进侧出					流向:侧进底出
公称通径 Inch(mm)	阀芯尺寸 Inch(mm)	行程 (mm)	最小 (Cv)	10	12	16	20	24	10	12	16	20	24
1” (25)	5/ 8” (16)	20	0.10	2.00	—	—	—	—	2.00	—	—	—	—
		20		2.60	—	—	—	—	2.60	—	—	—	—
		25		3.20	—	—	—	—	3.20	—	—	—	—
		30		3.70	—	—	—	—	3.70	—	—	—	—
		40		4.90	—	—	—	—	4.90	—	—	—	—
	1/ 2” (15)	20	0.04	1.70	—	—	—	—	1.70	—	—	—	—
		20		1.00	—	—	—	—	1.00	—	—	—	—
		12		0.59	—	—	—	—	0.59	—	—	—	—
11/ 2” (40)	5/ 8” (16)	20	0.10	—	2.00	—	—	—	—	2.00	—	—	—
		20		—	2.60	—	—	—	—	2.60	—	—	—
		25		—	3.20	—	—	—	—	3.20	—	—	—
		30		—	4.00	—	—	—	—	4.00	—	—	—
		40		—	4.90	—	—	—	—	4.90	—	—	—
	1/ 2” (15)	20	0.04	—	1.60	—	—	—	—	1.60	—	—	—
		20		—	0.97	—	—	—	—	0.97	—	—	—
		12		—	0.58	—	—	—	—	0.58	—	—	—
2” (50)	1” (25)	25	0.28	—	7.3	—	—	—	—	4.9	—	—	—
		30		—	9.0	—	—	—	—	6.2	—	—	—
		40		—	11.6	—	—	—	—	8.0	—	—	—
	5/ 8” (16)	25	0.10	—	—	3.4	—	—	—	—	2.3	—	—
		30		—	—	4.1	—	—	—	—	2.9	—	—
		40		—	—	5.1	—	—	—	—	3.7	—	—
3” (80)	11/ 2” (40)	30	0.64	—	15.5	11.2	—	—	—	11.7	6.8	—	—
	11/ 2” (40)	40	0.64	—	20.1	14.7	—	—	—	15.3	8.9	—	—
	1” (25)	30	0.28	—	—	—	7.9	—	—	—	—	3.7	—
	1” (25)	40	0.28	—	—	—	10.1	—	—	—	—	4.8	—
4” (100)	21/ 2” (65)	40	1.36	—	26.7	—	—	—	—	20.6	—	—	—
		60		—	40.1	—	—	—	—	31.1	—	—	—
		80		—	52.9	—	—	—	—	41.3	—	—	—
		100		—	65.1	—	—	—	—	51.2	—	—	—
	2” (50)	40	0.94	—	—	18.7	—	—	—	—	11.9	—	—
		60		—	—	28.1	—	—	—	—	18.0	—	—
		80		—	—	37.1	—	—	—	—	24.0	—	—
		100		—	—	45.5	—	—	—	—	29.8	—	—
6” (150)	4” (100)	50	3.17	—	74.9	52.2	—	—	—	54.3	34.9	—	—
		60		—	88.5	61.8	—	—	—	64.3	41.4	—	—
		80		—	119	83.9	—	—	—	87.2	56.4	—	—
		100		—	114.4	102	—	—	—	106	69.2	—	—
	3” (80)	50	2.01	—	—	—	39.4	—	—	—	—	22.7	—
		60		—	—	—	46.7	—	—	—	—	26.9	—
		80		—	—	—	63.1	—	—	—	—	36.7	—
		100		—	—	—	76.7	—	—	—	—	44.9	—
8” (200)	5” (125)	60	4.50	—	121	82	64	43.5	—	99.9	62.1	43.8	27
		80		—	163	112	87	59.4	—	135	84.7	59.9	37
		100		—	198	137	107	72.9	—	165	104	73.5	45

※本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计，请向大田阀门技术部咨询。

表7.公称压力ANSI Class 2500;（多级降压式套筒的降压级数:10～24级;）

公称通径 Inch(mm)	阀芯尺寸 Inch(mm)	行程 (mm)	最小 (Cv)	流向:底进侧出								流向:侧进底出
				10	12	16		20		24		10	12	16	20	24
1” (25)	5/ 8” (16)	20	0.10	2.00	—	—		—		—		2.00	—	—	—	—
				2.60	—	—		—		—		2.60	—	—	—	—
		25		3.20	—	—		—		—		3.20	—	—	—	—
		30		3.70	—	—		—		—		3.70	—	—	—	—
		40		4.90	—	—		—		—		4.90	—	—	—	—
	1/ 2” (15)	20	0.04	1.70	—	—		—		—		1.70	—	—	—	—
				1.00	—	—		—		—		1.00	—	—	—	—
		12		0.59	—	—		—		—		0.59	—	—	—	—
11/ 2” (40)	5/ 8” (16)	20	0.10	—	2.00	—		—		—		—	2.00	—	—	—
				—	2.60	—		—		—		—	2.60	—	—	—
		25		—	3.20	—		—		—		—	3.20	—	—	—
		30		—	4.00	—		—		—		—	4.00	—	—	—
		40		—	4.90	—		—		—		—	4.90	—	—	—
2” (50)	1” (25)	25	0.28	—	7.3	—		—		—		—	4.9	—	—	—
		30		—	9.0	—		—		—		—	6.2	—	—	—
		40		—	11.6	—		—		—		—	8.0	—	—	—
	5/ 8” (16)	25	0.10	—	—	3.4		—		—		—	—	2.3	—	—
		30		—	—	4.1		—		—		—	—	2.9	—	—
		40		—	—	5.1		—		—		—	—	3.7	—	—
3” (80)	1” (25)	30	0.28	—	11.1	8.7		—		—		—	8.4	4.5	—	—
		40		—	13.9	11.2		—		—		—	10.7	5.9	—	—
		60		—	18.9	15.7		—		—		—	15.2	8.7	—	—
	5/ 8” (16)	30	0.10	—	—	—		3.1		—		—	—	—	2.2	—
		40		—	—	—		4.0		—		—	—	—	2.8	—
		60		—	—	—		5.5		—		—	—	—	4.0	—
4” (100)	2” (50)	40	0.94	—	25.4	17.8		—		—		—	18.5	10.9	—	—
		60		—	37.7	26.7		—		—		—	27.7	16.5	—	—
		80		—	49.1	35.3		—		—		—	36.6	22.0	—	—
		100		—	59.3	43.4		—		—		—	44.9	27.4	—	—
	1/ 2” (40)	40	0.64	—	—	—		13.4		—		—	—	—	7.2	—
		60		—	—	—		20.1		—		—	—	—	11.0	—
		80		—	—	—		26.4		—		—	—	—	14.6	—
		100		—	—	—		32.2		—		—	—	—	18.2	—
6” (150)	3” (80)	50	2.01	—	59.4		—		—		—	—	45.0	—	—	—
		60		—	69.9		—		—		—	—	53.1	—	—	—
		80		—	93.2		—		—		—	—	71.6	—	—	—
		100		—	111.7		—		—		—	—	86.7	—	—	—
	2” (50)	50	0.94	—	—		41.5		30.5		—	—	—	25.7	14.1	—
		60		—	—		48.4		35.8		—	—	—	30.3	16.8	—
		80		—	—		62.7		47.5		—	—	—	40.6	22.8	—
		100		—	—		73.1		56.6		—	—	—	48.8	27.8	—
8” (200)	4” (100)	60	3.17	—	88.5		61.8		—		—	—	67.8	41.4	—	—
		80		—	119.3		83.9		—		—	—	91.9	56.4	—	—
		100		—	144.4		102		—		—	—	112	69.2	—	—

※本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计，请向大田阀门技术部咨询。

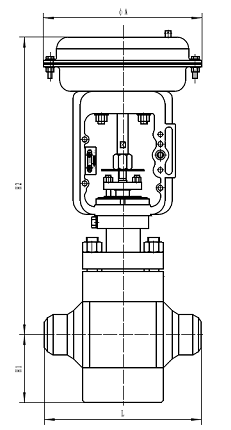

表8-控制阀外形尺寸


阀门尺寸		L		气动
inch	mm	PN100-320	PN 420	H 1 mm	H 2 mm	A mm
1”	25	279	318	150	692	360
11/ 2”	40	330	359	160	702	360
2”	50	375	400	160	702	360
3”	80	460	498	175	830	470
4”	100	530	575	200	852	470
6”	150	768	819	230	880	560
8”	200	832	1029	270	920	560
※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系大田阀门技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。
