ZJ(M)HW气动微流量调节阀系列体积小、重量轻、性能高、用于
微小流量的精确控制。例如在精密化工，科研机构中使用其来
对流量及压力等进行精密的微控。阀体的设计压力可达32MPa。
可选择多弹簧气动簿膜机构或电动执行机构等。
技术参数及性能：
阀体部分
阀体型式：直通锻造阀体
公称通径：DN5 、8 、10 、15、20、25mm
公称压力：PN 1.6、4.0、10、160 200 320 Mpa
CLASS 150、300、600、900 1500 Lb
连接方式：螺纹：NPT、PT
焊接：SW、BW
法 兰 距：符合IEC 534
阀盖形式：阀体一体型
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封垫、聚四氟乙烯垫
执行机构：气动：多弹簧执行机构
电动： 3810L系列 、PSL系列
阀内部件
阀芯型式：单座柱塞、柱塞加笼式
流量特性：等百分比、线性
内件材质：标准材质组合及使用温度、压力范围请参阅附录
表1．可提供的用户选择
|
阀体
|
型式
|
直通
|
阀盖
|
阀体一体型
|
|
材质
|
20#、F、F304、F316等
|
|
阀芯
|
特性
|
直线、等百分比
|
填料
|
“V”型PTFE、柔性石墨
|
|
材质
|
304、304+STL、316、316+STL
|
|
执行器
|
气动:见表5
|
|
电动:见表5
|
|
定位器
|
电气阀门定位器、智能型数字定位器
|
|
附件
|
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等
|
|

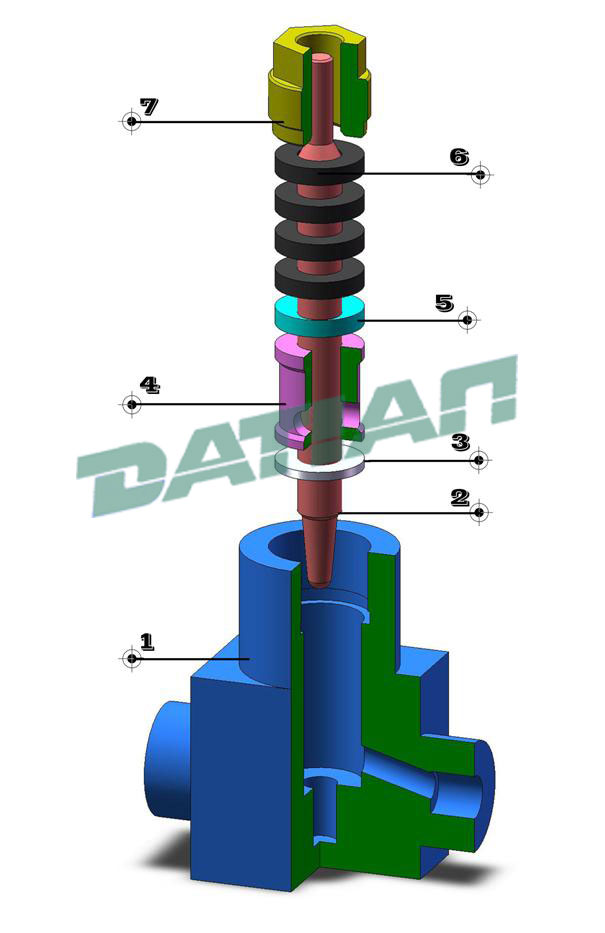

材料及内部结构
表2．本体材质为碳钢
|
1
|
阀体
|
WCB
|
LCB
|
WC9
|
|
2
|
阀芯（杆）
|
304
|
304
|
304
|
|
3
|
垫片
|
316+石墨/PTEF
|
|
4
|
套筒
|
304
|
304
|
304
|
|
5
|
填料垫
|
304
|
304
|
304
|
|
6
|
填料
|
PTFE/柔性石墨
|
|
7
|
压套螺母
|
304
|
304
|
304
|
表3．本体材质为不锈钢
|
1
|
阀体
|
CF8
|
CF 8M
|
CF 3M
|
|
2
|
阀芯（杆）
|
304
|
316
|
316L
|
|
3
|
垫片
|
316+石墨/PTEF
|
|
4
|
套筒
|
304
|
316
|
316L
|
|
5
|
填料垫
|
304
|
316
|
316L
|
|
6
|
填料
|
PTFE/柔性石墨
|
|
7
|
压套螺母
|
304
|
316
|
316L
|
|
 |
注：
1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过 232℃（450华氏温度）的场合。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
控制阀流量特性
等百分比特性阀瓣 |
直线特性阀瓣 |
表4． 控制阀尺寸与行程.额定Cv值
|
阀门尺寸
inch
(mm)
|
额定行程
(mm)
|
额定Cv值
|
|
阀门开度%行程
|
|
等百分比特性
|
直线特性
|
|
10%
|
30%
|
50%
|
70%
|
100%
|
10%
|
30%
|
50%
|
70%
|
100%
|
|
1/5（5）
|
10
|
0.04
|
0.11
|
0.24
|
0.62
|
0.8
|
0.09
|
0.27
|
0.35
|
0.64
|
0.9
|
|
1/4 (8)
|
16
|
0.09
|
0.17
|
0.34
|
0.95
|
1.6
|
0.27
|
0.68
|
1.09
|
1.49
|
1.8
|
|
3/8（10）
|
0.14
|
0.27
|
0.53
|
1.48
|
2.5
|
0.42
|
1.06
|
1.69
|
2.32
|
2.8
|
|
1/2 (15)
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.65
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|

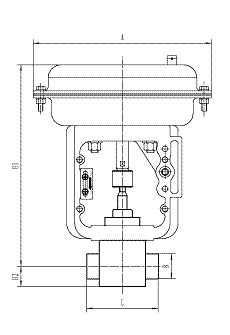

表5-控制阀外形尺寸
|
|
|
阀门尺寸
|
L
mm
|
B
mm
|
气动
|
|
inch
|
mm
|
H 1 mm
|
H 2 mm
|
A mm
|
|
1/5
|
5
|
75
|
26
|
21
|
209
|
200
|
|
1/4
|
8
|
75
|
26
|
21
|
209
|
200
|
|
3/8
|
10
|
95
|
32
|
25
|
215
|
200
|
|
1/2
|
15
|
120
|
38
|
30
|
235
|
200
|
|
3/4
|
20
|
120
|
42
|
32
|
240
|
200
|
|
