ZJ(M)HJ气动角型调节阀概述
ZJ(M)HJ气动角型调节阀采用顶部导向结构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。
技术参数及性能：
| 阀体部分 |
|
| 阀体型式： |
铸造角型阀 |
| 公称通径： |
DN25 、32 、40 、50 、65 、80 、100 、200 |
| 公称压力： |
PN 1.6、2.5、4.0、6.4、10Mpa |
| |
ANSI 150、300、 600Lb |
| |
JIS 10K、20K、30K |
| 连接方式： |
法兰： FF、RF、RTJ、等 |
| |
焊接：SW、BW |
| 法 兰 距： |
符合IEC 534 |
| 阀盖形式： |
标准型、加长型（散热、低温、波纹管密封） |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密 封 垫： |
金属夹石墨密封垫 |
| 执行机构： |
气动：多弹簧执行机构 、单弹簧执行机构 |
| |
电动： 3810L 系列 、PSL系列 |
| 阀内部件 |
|
| 阀芯型式： |
单座、套筒型阀芯 |
| 流量特性： |
等百分比、线性 、快开 |
| 内件材质： |
标准材质组合及使用温度、压力范围请参阅附录 |
表1．可提供的用户选择
| 阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
| 材质 |
WCB、WC9、CF8、CF 8M 等 |
材质 |
WCB、WC9、CF8、CF 8M |
| 阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、 柔性石墨、波纹管 |
| 材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
| 执行器 |
气动:见表5 |
| 电动:见表6 |
| 定位器 |
电气阀门定位器、智能型数字定位器 |
| 附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
控制阀流量特性
表2． ZHJ系列角型调节阀尺寸及缩腔型内件与行程.额定Cv值
| 阀门尺寸 inch (mm) |
阀芯尺寸inch (mm) |
额定行程 (mm) |
额定Cv值 |
| 阀门开度%行程 |
| 等百分比特性 |
直线特性 |
| 10% |
30% |
50% |
70% |
100% |
10% |
30% |
50% |
70% |
100% |
| 3/4 (20) |
1/4 (8) |
16 |
0.09 |
0.17 |
0.34 |
0.95 |
1.6 |
0.27 |
0.68 |
1.09 |
1.49 |
1.8 |
| 3/8（10） |
0.14 |
0.27 |
0.53 |
1.48 |
2.5 |
0.42 |
1.06 |
1.69 |
2.32 |
2.8 |
| 1/2 (15) |
0.22 |
0.43 |
0.85 |
2.37 |
4 |
0.67 |
1.66 |
2.65 |
3.65 |
4.4 |
| 3/4 (20) |
0.34 |
0.68 |
1.35 |
3.74 |
6.3 |
1.05 |
2.60 |
4.16 |
5.72 |
6.9 |
| 1 (25) |
1/2 (15) |
16 |
0.22 |
0.43 |
0.85 |
2.37 |
4 |
0.67 |
1.66 |
2.56 |
3.65 |
4.4 |
| 3/4 (20) |
0.34 |
0.68 |
1.35 |
3.74 |
6.3 |
1.05 |
2.60 |
4.16 |
5.72 |
6.9 |
| 1 (25) |
0.55 |
1.08 |
2.14 |
5.93 |
10 |
1.67 |
4.15 |
6.64 |
9.11 |
11 |
| 11/4 |
3/4 (20) |
25 |
0.34 |
0.68 |
1.35 |
3.74 |
6.3 |
1.05 |
2.60 |
4.16 |
5.72 |
6.9 |
| 1 (25) |
0.55 |
1.08 |
2.14 |
5.93 |
10 |
1.67 |
4.15 |
6.64 |
9.11 |
11 |
| 11/4 (32) |
0.87 |
1.73 |
3.42 |
9.49 |
16 |
2.67 |
6.63 |
10.62 |
14.58 |
17.6 |
| 11/2 (40) |
1 (25) |
25 |
0.55 |
1.08 |
2.14 |
5.93 |
10 |
1.67 |
4.15 |
6.64 |
9.11 |
11 |
| 11/4 (32) |
0.87 |
1.73 |
3.42 |
9.49 |
16 |
2.67 |
6.63 |
10.62 |
14.58 |
17.6 |
| 11/2 (40) |
1.36 |
2.72 |
5.35 |
14.82 |
25 |
4.17 |
10.37 |
16.59 |
22.79 |
27.5 |
| 2 (50) |
11/4 (32) |
25 |
0.87 |
1.73 |
3.42 |
9.49 |
16 |
2.67 |
6.63 |
10.62 |
14.58 |
17.6 |
| 11/2 (40) |
1.36 |
2.72 |
5.35 |
14.82 |
25 |
4.17 |
10.37 |
16.59 |
22.79 |
27.5 |
| 2(50) |
2.18 |
4.32 |
8.54 |
23.71 |
40 |
6.67 |
16.68 |
26.56 |
36.46 |
44 |
| 21/2 (65) |
11/2 (40) |
40 |
1.36 |
2.72 |
5.35 |
14.82 |
25 |
4.17 |
10.37 |
16.59 |
22.79 |
27.5 |
| 2(50) |
2.18 |
4.32 |
8.54 |
23.71 |
40 |
6.67 |
16.58 |
26.56 |
36.46 |
44 |
| 21/2(65) |
3.34 |
6.81 |
13.45 |
37.35 |
63 |
10.47 |
20.01 |
41.63 |
57.17 |
69 |
| 3 (80) |
2(50) |
40 |
2.18 |
4.32 |
8.54 |
23.71 |
40 |
6.67 |
16.58 |
26.56 |
36.46 |
44 |
| 21/2(65) |
3.34 |
6.81 |
13.45 |
37.35 |
63 |
10.47 |
26.01 |
41.63 |
57.17 |
69 |
| 3(80) |
5.45 |
10.81 |
21.36 |
59.28 |
100 |
16.69 |
41.46 |
66.37 |
91.14 |
110 |
| 4 (100) |
21/2(65) |
40 |
3.34 |
6.81 |
13.45 |
37.35 |
63 |
10.47 |
26.01 |
41.63 |
57.17 |
69 |
| 3(80) |
5.45 |
10.81 |
21.36 |
59.28 |
100 |
16.69 |
41.46 |
66.37 |
91.14 |
110 |
| 4(100) |
8.72 |
17.29 |
34.17 |
94.85 |
160 |
26.70 |
66.34 |
106.2 |
145.8 |
176 |
| 5 (125) |
3(80) |
60 |
13.62 |
10.81 |
21.36 |
59.28 |
100 |
16.69 |
41.46 |
66.37 |
91.14 |
110 |
| 4(100) |
21.80 |
17.29 |
34.17 |
94.85 |
160 |
26.70 |
66.34 |
106.2 |
145.8 |
176 |
| 5(125) |
13.62 |
27.06 |
53.40 |
148.2 |
250 |
41.72 |
103.7 |
165.9 |
227.9 |
275 |
| 6 (150) |
4(100) |
60 |
21.80 |
17.29 |
34.17 |
94.85 |
160 |
26.70 |
66.34 |
106.2 |
145.8 |
176 |
| 5(125) |
13.62 |
27.06 |
53.40 |
148.2 |
250 |
41.72 |
103.7 |
165.9 |
227.9 |
275 |
| 6(150) |
21.80 |
43.23 |
85.42 |
237.1 |
400 |
66.75 |
165.85 |
265.5 |
364.6 |
440 |
| 8 (200) |
5(125) |
60 |
13.62 |
27.06 |
53.40 |
148.2 |
250 |
71.72 |
103.7 |
165.9 |
227.9 |
275 |
| 6(150) |
21.80 |
43.23 |
85.42 |
237.1 |
400 |
66.75 |
165.85 |
265.5 |
364.6 |
440 |
| 8(200) |
34.34 |
68.08 |
134.5 |
373.5 |
630 |
104.7 |
260.1 |
416.3 |
571.7 |
690 |

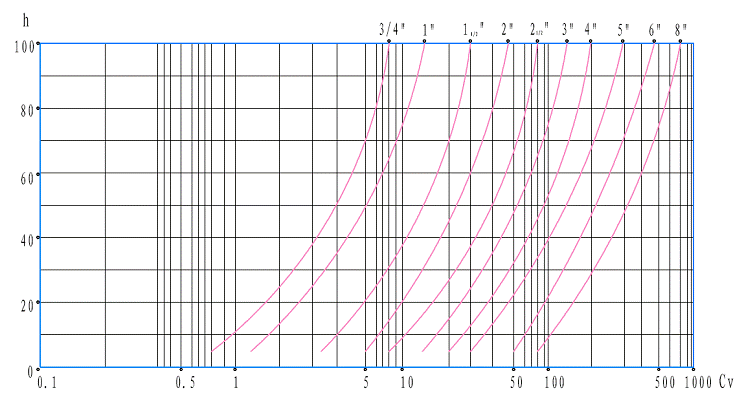

图1.ZJ(M)HJ气动角型调节阀等百分比特性曲线

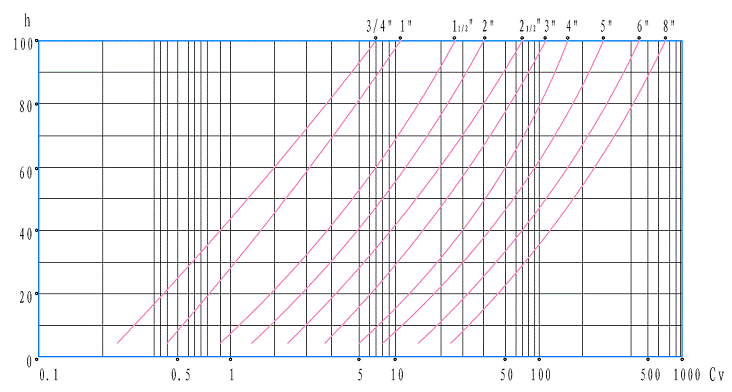

图2.ZJ(M)HJ气动角型调节阀直线特性曲线
ZHJ系列角型调节阀最大允许压差
表3. 多弹簧薄膜式执行机构 单位: Mpa
| 执行机构规格 |
气源压力 Kpa |
弹簧范围 Kpa |
阀芯尺寸 |
| Inch（mm） |
| 3/4 20 |
1 25 |
1 1/4 32 |
1 1/2 40 |
2 50 |
2 1/2 65 |
3 80 |
4 100 |
5 125 |
6 150 |
8 200 |
| ZHB22 |
140 |
20～100 |
1.17 |
0.75 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| 240 |
40～200 |
2.73 |
1.75 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| 300 |
80～240 |
5.85 |
3.75 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| ZHB23 |
140 |
20～100 |
1.64 |
1.05 |
0.63 |
0.4 |
0.26 |
- |
- |
- |
- |
- |
- |
| 240 |
40～200 |
3.82 |
2.45 |
1.49 |
0.96 |
0.61 |
- |
- |
- |
- |
- |
- |
| 300 |
80～240 |
8.19 |
5.24 |
3.19 |
2.05 |
1.31 |
- |
- |
- |
- |
- |
- |
| ZHB34 |
140 |
20～100 |
- |
- |
1.02 |
0.66 |
0.42 |
0.24 |
0.16 |
0.10 |
- |
- |
- |
| 240 |
40～200 |
- |
- |
2.38 |
1.53 |
0.98 |
0.58 |
0.38 |
0.24 |
- |
- |
- |
| 300 |
80～240 |
- |
- |
5.12 |
3.28 |
2.10 |
1.24 |
0.82 |
0.52 |
- |
- |
- |
| ZHB45 |
140 |
20～100 |
- |
- |
- |
- |
- |
0.40 |
0.26 |
0.17 |
0.11 |
0.07 |
0.02 |
| 240 |
40～200 |
- |
- |
- |
- |
- |
0.93 |
0.61 |
0.39 |
0.25 |
0.17 |
0.07 |
| 300 |
80～240 |
- |
- |
- |
- |
- |
1.98 |
1.32 |
0.84 |
0.54 |
0.37 |
0.16 |
| ※ 以上推荐使用压差等只是相对而言，大田阀门针对各种压差会有多种配置组合，对于复杂的控制系统请您与我 们大田阀门技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。 |
表4． 气动ZHJ系列角型调节阀尺寸
 |
公称通径 DN（mm） |
L（mm） |
H1（ mm） |
H（mm） |
ØA |
| 1.6、2.5（MPa） |
常温 |
中温 |
| 20 |
100 |
100 |
349 |
444 |
285 |
| 25 |
115 |
115 |
350 |
445 |
285 |
| 32 |
130 |
130 |
358 |
458 |
285 |
| 40 |
130 |
130 |
378 |
478 |
285 |
| 50 |
150 |
150 |
393 |
493 |
285 |
| 65 |
170 |
170 |
494 |
594 |
360 |
| 80 |
190 |
190 |
503 |
628 |
360 |
| 100 |
215 |
215 |
521 |
646 |
360 |
| 125 |
250 |
250 |
634 |
759 |
360 |
| 150 |
275 |
275 |
696 |
846 |
470 |
| 200 |
325 |
325 |
715 |
915 |
470 |
|
