ZA(R)JV电动V型调节球阀概述
ZA(R)JV电动V型调节球阀，阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。实现对压力、流量、温度、液位等参数的调节。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
ZA(R)JV电动V型调节球阀技术参数及性能：
阀体部分
| 阀体型式： |
直通铸造球阀 |
| 公称通径： |
DN25 、32 、40 、50 、 |
| |
65 、80 、100 、200 、250、300 |
| 公称压力： |
PN 1.6、2.5、4.0、6.4Mpa |
| |
ANSI 150、 300Lb |
| |
JIS 10K、20K、30K |
| 连接方式： |
法兰FF、RF、RTJ、等 |
| |
对夹 |
| 法 兰 距： |
符合IEC 534 |
| 阀盖形式： |
一体式 |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密 封 垫： |
气动活塞式执行机构 |
| 执行机构： |
气动：多弹簧执行机构 |
| |
电动：DTR系列 、 3810L 系列 、PSL系列 |
阀内部件
| 阀芯型式： |
V形缺口半球体 |
| 流量特性： |
近似等百分比 |
| 内件材质： |
标准材质组合及使用温度、压力范围请参阅附表 |
表1．可提供的用户选择
| 阀体 |
型式 |
直通 |
阀盖 |
一体式 |
| 材质 |
WCB、CF8、CF8M等 |
| 阀芯 |
特性 |
近等百分比 |
填料 |
“V”型PTFE、 柔性石墨 |
| 材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
| 执行器 |
气动活塞式执行机构 |
| PSQ系列、DTR、3810系列角行程执行机构。 |
| 定位器 |
电气阀门定位器、智能型数字定位器 |
| 附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |

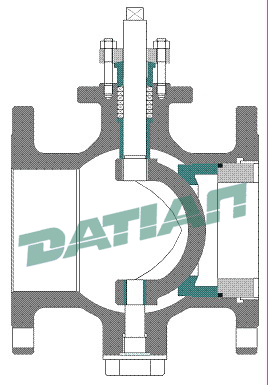

ZA(R)JV电动V型调节球阀结构性能及特点
| ※V形球阀芯上具有近似等百分比流量特性的V形和具有近似线性流量特性的U形二种缺口形式，因而无须通过定位器调整，即能实现不同流量特性的流量控制。 |
| ※可调比可达到300：1，远大于直通单、双座调节阀。 |
| ※由于V形球阀流路简单、流阻较小，因而流通能力较大。 |
|
|

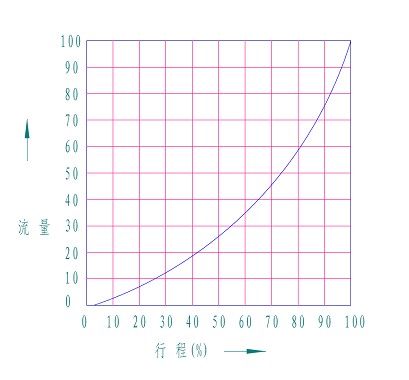

ZA(R)JV电动V型调节球阀特性曲线
 |
 |

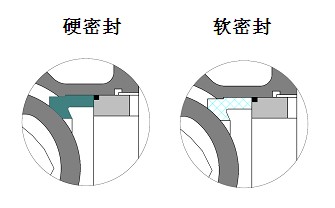

※具有较高的密封等级，软密封结构的泄漏等级为GB/T4213VI级。
硬功夫密封结构的泄漏等级为GB/T4213IV级。 |
※正、反作用方式变换较为方便，只需将阀芯初始位置旋转90℃，
既能实现作用方式的转换 |
|
V形球阀规格参数表：
| 公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数（Kv） |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
|
动作范围
|
0-90° |
| 允许压差△P |
小于公称压力（1.6MPa） |
| 泄漏量Q |
小于额定KV 0.01% |
| 环境温度℃ |
-20~60℃ |
| 基本误差 |
±2% |
| 回差 |
±2% |
| 死区 |
1% |
| 可调范围 |
300:1 |
电子式电动V型调节阀外形尺寸
 |
公称通径DN |
L |
DTR |
H2 |
| H1 |
L1 |
| 25 |
102 |
277 |
208 |
60 |
| 32 |
102 |
295 |
208 |
65 |
| 40 |
114 |
305 |
208 |
75 |
| 50 |
124 |
364 |
208 |
95 |
| 65 |
143 |
379 |
208 |
105 |
| 80 |
165 |
389 |
256 |
120 |
| 100 |
194 |
402 |
256 |
140 |
| 125 |
213 |
426 |
256 |
165 |
| 150 |
229 |
445 |
256 |
185 |
| 200 |
243 |
465 |
256 |
205 |
| 250 |
297 |
610 |
346 |
240 |
| 300 |
338 |
660 |
346 |
290 |
|
