ZZY型自力式压力调节阀概述
ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。 本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
ZZY型自力式压力调节阀技术参数及性能:
阀体部分
阀体型式: |
直通铸造阀 |
公称通径: |
DN25 、32 、40 、50 、 |
|
65 、80 、100 、200 、250、300 |
公称压力: |
PN 1.6、2.5、4.0、6.4、10Mpa |
|
ANSI 150、300、 600Lb |
|
JIS 10K、20K、30K |
连接方式: |
法兰 FF、RF、RTJ、等 |
焊接: |
SW、BW |
法 兰 距: |
符合IEC 534 |
阀盖形式: |
标准型、加长型(散热、低温、波纹管密封) |
填 料: |
V型聚四氟乙烯、柔性石墨填料等 |
密 封 垫: |
金属夹石墨密封垫 |
执行机构: |
自立式弹簧执行机构 |
阀内部件
阀芯型式: |
单座、套筒、双座 |
流量特性: |
等百分比、线性 |
内件材质: |
标准材质组合及使用温度、压力范围请参阅附录 |
表1.可提供的用户选择
阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
材质 |
WCBWC9CF8CF8M等 |
材质 |
WCBWC9CF8CF8M |
阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、 柔性石墨、波纹管 |
材质 |
304304+STL/PTFE316316+STL/PTFE |
执行器 |
自立式弹簧执行机构 |
定位器 |
- |
附件 |
导压管、接头 |
表2.主要性能参数
主要技术参数和性能指标
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数(KV) |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
额定行程(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
公称压力(MPa) |
1.6 4.0 6.4 |
压力调节范围(Mpa) |
15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
|
流量特性 |
快开 |
调节精度% |
±5 |
使用温度(℃) |
≤350 |
1、允许泄漏量 |
硬密封(1/h) |
单座:≤10-4阀额定容量(IV)级;双座、套筒:≤5×10-4阀额定容量(II级) |
软密封(1/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
2、减压比 |
最大 |
10 |
最小 |
1.25 |

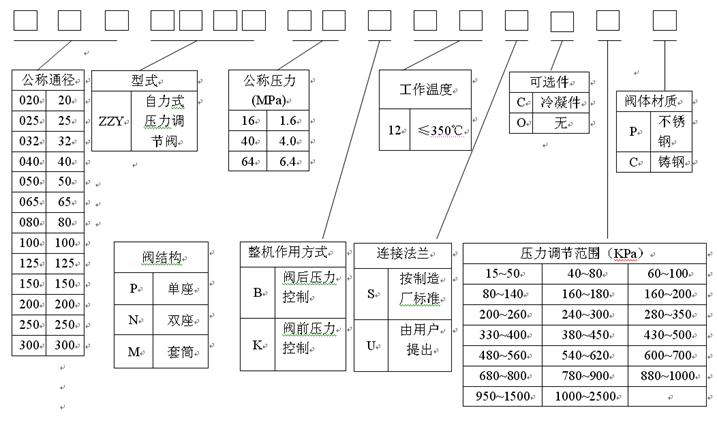

ZZY自动式压力调节阀型号ZZY

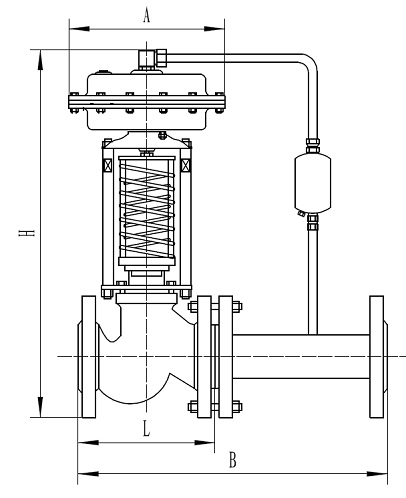

外形尺寸与重量

|
法兰接管尺寸(B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
法兰端面距(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
压 力 调 节范 围 (Kpa) |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
A |
280 |
308 |
200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
A |
230 |
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
A |
176 |
194 |
280 |
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
A |
176 |
194 |
280 |
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
A |
85 |
96 |
1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
1200 |
A |
85 |
96 |
重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
导压管接头螺纹 |
M1.6×1.5 |
|
