GTD/GTE气动执行机构是新研制的输出轴回转角为90°的部分回转型气动执行装置。它可以与球阀、蝶阀等阀门组合成气动阀门，也适用于需90°回转运动的其它机械装置。该产品通过配用电磁阀等附件可以完成开、关两位置的动作控制，以及连续动作控制（自动调节控制）的不同要求。用户可根据实际需要进行选择。
主要特点
1.相同规格有双作用式、单作用式（弹簧复位）。
2.标准旋转轴角度可调节-5~+5℃范围。
3.所有滑动部件采用塑料轴承衬套、导向，保持最小摩擦力，并有效地抵抗磨损。
4.外壳表面阳极化电镀，防腐蚀保护；旋转轴镀硬质镍磷合金；螺丝、螺母为不锈钢。
5.单作用式弹簧预装在弹簧座内，很容易装配或增补弹簧数量。
6.连接、安装接口标准化模块设计，方便配装球阀、蝶阀、信号盒及控制附件。
7.可选择旋转方向顺时针旋转或逆时针旋转；两端调节螺丝可调节小于标定角度调整。
8.特殊的腐蚀环境可采用不锈钢外壳（请于我们联系）
主要参数
|
|
标准参数
|
特殊参数
|
|
基本
设计
|
气动双活塞执行器
型号GTD=双作用式。
型号GTE=单作用式（有弹簧返回）。
|
三个位置执行器有两个特殊活塞。
|
|
制造
特点
|
超宽面齿条（活塞）小齿轮传动技术。
活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。 单作用式有保险弹簧座。
|
|
|
采用
标准
|
执行器与阀门连接：四个或八个螺栓孔符合标准DIN/ISO 5211，轴装配孔符合标准DIN 3337 。
执行器与信号盒连接：GTD/GTE040+090通过转接板连接。
执行器与信号盒连接：符合VDI/VDE 3845
|
可供选择的装配轴孔有多种形状尺寸选择
|
|
零件
材料
|
壳体：铝合金表面阳极化处理。端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。
轴承垫圈/导环：塑料。
|
外壳与端盖：喷塑处理。
特殊的腐蚀环境：可选不锈钢材料（请与我们联系）O型圈：氟橡胶
|
|
环境温度
|
-20~+ 90℃
|
-40~+ 160℃
|
|
回转角度
|
双作用式=90° 单作用式=90°
标准执行器旋转轴角度从两端可调节-5~+ 5℃
|
根据需要选择顺时针方向旋转或逆时针方向旋转。三个位置执行器有0-45-90°，0-60-120°，0-90-180°，0-120-240°
|
|
输出扭矩
|
3~10000Nm
|
|
|
空气压力
|
2~8bar，最大10bar。
|
|
|
附件
|
电磁阀、电气定位器、限位开关（有机械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。
|

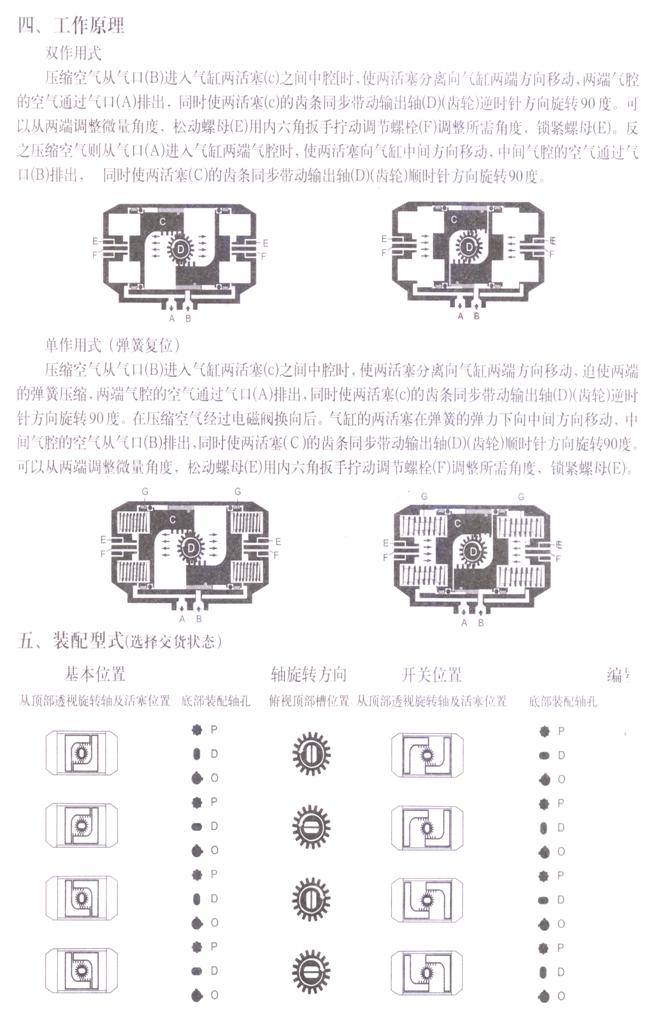

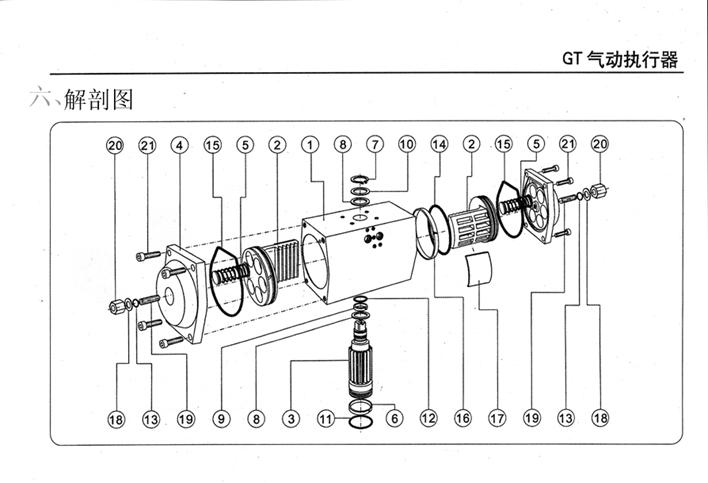

调节角度和两位切断联锁装置
|
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
|
1
|
壳体
|
1
|
12
|
轴上O型圈
|
1
|
|
2
|
活塞
|
2
|
13
|
螺栓密封O型圈
|
1
|
|
3
|
旋转轴
|
1
|
14
|
活塞O型圈
|
1
|
|
4
|
端盖
|
2
|
15
|
端盖密封圈
|
2
|
|
5
|
弹簧/弹簧座
|
8-12
|
16
|
活塞导向环
|
2
|
|
6
|
下轴承
|
1
|
17
|
活塞轴瓦
|
2
|
|
7
|
弹性挡圈
|
1
|
18
|
端盖平垫圈
|
2
|
|
8
|
轴中垫圈
|
2
|
19
|
调节螺栓
|
2
|
|
9
|
上轴承
|
1
|
20
|
六角螺母
|
2
|
|
10
|
轴上平垫圈
|
1
|
21
|
六角螺栓
|
8
|
|
11
|
轴下O型圈
|
1
|
22
|
|
|

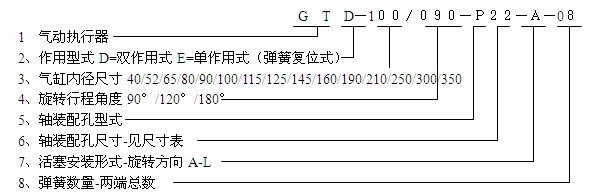

八、型号编制说明
|
