AW气动执行器分为双作用式和单作用(弹簧复位)，两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸内壁和活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可用于其它90°回转场合。
产品特点
1、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°
2、工作环境温度：-20°～80℃。
3、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。
4、基本设计：气动双气缸双活塞拔叉传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。

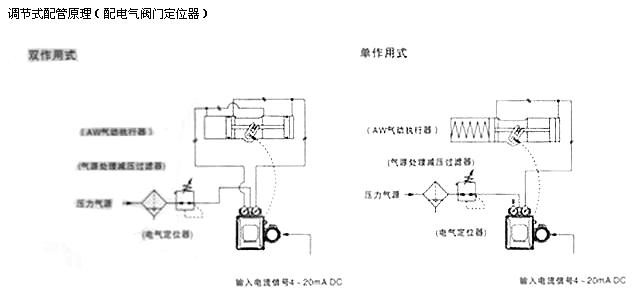

5、附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。

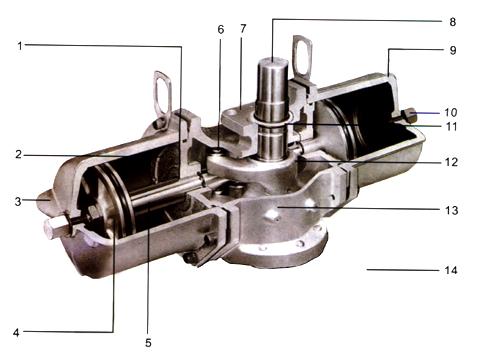

气动驱动装置结构特点及主要零部件
1、轴承[金属亲PTEE]摩擦系数小，润滑密封效果好。
2、隔板[HT200(FC200)]使气室与回转机构隔离，减少空气消耗量，防止异物进入汽缸，同时为活塞导向，保证动作稳定。
3、进气口[RC1/4，3/8，1/2]。
4、活塞[HT200(FC200)]轻巧耐压，推力损失小，密封性好。
5、活塞杆[45(S45C+HCr)]强度高，表面度硬铬，耐磨损。
6、销轴[45(S45C+HCr)]表面度硬铬，将活塞杆出力平稳供给拨叉。
7、手动蜗轮操作器安装平台。
8、轴[45(S45C+HCr)]耐磨损。
9、汽缸[QT450-10(FCD450)]。
10、限位螺柱调整开关角度，开关各自可调±5°。
11、O型圈[NBR]防水。
12、拨叉[QT450-10(FCD450)]将直线运动转变为回转运动，输出力矩特性适应中大口径阀门扭矩特性。
13、箱体[HT200(FC200)]。

双动作式特点：
1、拨叉传动机构，其出力扭矩特性适合与中大口径阀门驱动扭矩特性。
2、气室与回转机构隔离，空气消耗量小。
3、双缸双活塞，输出力大。
4、体积小，重量轻，性能可靠。
5、工作压力P：0.3～0.7MPa 环境温度T：-20～+80℃。
单动作弹簧复位式
单动作弹簧复位式在AW型双汽缸的一侧装有弹簧缸，适应两种操作压力，并可选手动装置(HW，侧面手轮)。
AW-S：标准型P：0.4～0.7MPa
AW-L：低压型P：AW13L；0.25～0.40MPa
AW17L：0.23～0.36MPa
AW20L：0.28～0.46MPa
AW28L：0.24～0.39MPa
AW35L
AW40L：

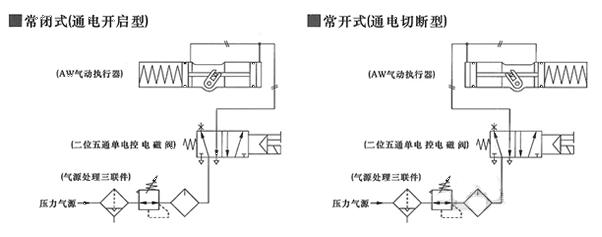

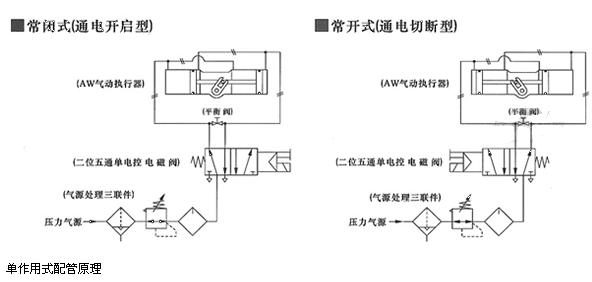

双作用式配管原理



双作用输出扭矩表


单作用输出扭矩表


气缸容积及耗气量计算和重量
