ZPD3000型电气阀门定位器概述
ZPD3000型电气阀门定位器是引进国外技术制造的。它与调节阀配套使用，构成闭环控制回路。把调节器输出的电信号转换成驱动调节阀的气信号，同时根据调节阀的开度进行位置反馈，使调节阀能够正确定位。
ZPD3000型电气阀门定位器技术参数
| 基本误差： |
±1%(单作用)；±1.5%(双作用)； |
| 回 差： |
1%(单作用)； 1.5%(双作用)； |
| 死 区： |
0.2%(单作用)； 0.4%(双作用)； |
| 额定行程： |
0-(10-100)mm |
| |
0-(50o -75o -90o)角行程 |
| 气源压力： |
0.14-0.7MPa |
| 输入信号： |
4-20mA.DC(可分程)； |
| |
0-10mA.DC(可分程) |
| 耗气量： |
单作用Single acting type：5L/min(供气0.14MPa) |
| |
双作用Double acting type：15L/min(供气0.4MPa) |
| 输出特性： |
线性Linear，等百分比Equal percentage |
| 环境温度： |
-35~+60℃ |
| |
-20~+60℃(本安型)ExiaIICT6 |
| 相对湿度： |
10-90% |
| 输出压力： |
0.02-0.6MPa |
| 防爆型式： |
隔爆ExdIIBT6，本安ExiaIICT6，普通Non-Explosion |
| 输入阻抗： |
250Ω±5%(at 20℃) |
| 气源接头： |
ZG1/4，联接铜管Φ6 |
| 电源接口： |
G1/2 |
| 壳体材料： |
铝合金Aluminum alloy |
| 外形尺寸： |
205×192×78mm |
| 重 量： |
2.1Kg |
ZPD3000型电气阀门定位器特点
适用于小容量及大容量的执行机构
由于采用了载荷控制弹簧，选择相应的弹簧后就能获得最适合于该执行机构的定位器。耗气量小
放大器的耗气量小、容量大。可以选择输出特性
由于反馈机构中有凸轮装置，因此可以选择特性以外的输出特性。各种反馈方式对应的型号
只要更换凸轮装置，就可以用于以下对应的执行机构。
直行程执行机构：标准型-------EP3□1□
角行程执行机构：标准型-------EP3□2□易变换成反作用放大器
单作用执行机构在需要反作用控制时，正作用型放大器很容易变换成反作用型放大器。耐压防爆型可在现场进行调整
由于信号（4~20mA.DC）输入端接头及线圈部位的封装呈耐压防爆结构，
因此在进行检修及行程调整时，可以在现
场防爆区域内拆除定位器外壳。本质安全的构造有着广阔的适用范围
接线盒及线圈有着本质安全型的构造，因此与专用的齐纳安全栅组合使用
能使力矩线圈适用于所有危险气体的场所
（包括0区），使用环境温度范围为-40~+60℃

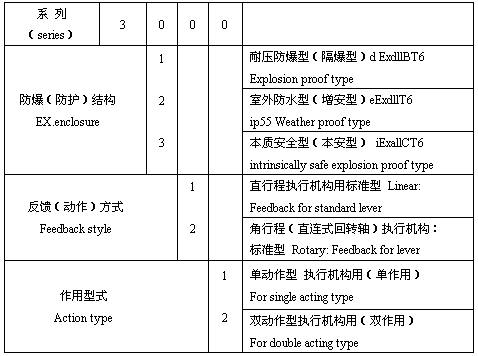

ZPD3000型电气阀门定位器型号说明
 |
|
