上海大田阀门管道工程有限公司

产品介绍

J23W、J13W、J24W仪表针形阀

发布厂商：上海大田阀门

详细参数

产品概述
该针形阀采用锻钢制作，体积小、使用方便，由外螺管子接，内螺纹组成。适用于燃气设备容器连接压力表配套用，也可在油气管路上作截断介质。

主要技术参数
公称压力：2.5、4.0、6.4、10.0、16.0MPa
结构长度：GB/T15188-94
适用温度：-40~+80℃
适用介质：液化石油气、天然气、液氨等

主要材料
阀体管接：锻钢、不锈钢
阀瓣：不锈钢
阀杆：不锈钢

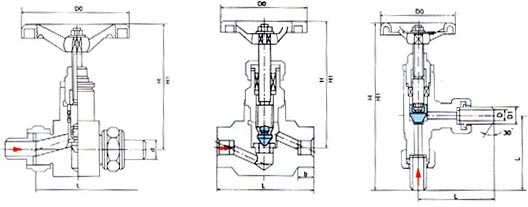

J23W主要连接尺寸

DN		L	d	H	I	Do
mm	in	L	d	H	I	Do
6	1/4	62	12	112	10	65
8	5/16	68	13	120	10	65
10	3/8	76	14	125	10	65
15	1/2	90	22	145	15	100
20	3/4	100	28	160	20	100
25	1	105	34	185	25	100

J13W主要连接尺寸

DN		L	d	H	I	Do
mm	in	L	d	H	I	Do
15	1/2	90	18	190	11	65
20	3/4	110	22	215	13	65
25	1	130	26	235	15	80
32	11/4	160	27	267	18	100
40	11/2	190	30	305	22	120
50	2	220	35	328	25	140

J24W主要连接尺寸

DN		L	L1	d	D	H	I	Do
mm	in	L	L1	d	D	H	I	Do
6	1/4	71	20	9	14	152	6	65
8	5/16	71	20	11	16	160	8	65
10	3/8	71	22	12	18	172	8	80
15	1/2	93	26	16	22	285	10	120
20	3/4	107	31	22	28	335	10	140
25	1	118	32	27	34	355	13	140
