一、产品概述
ZJHM型系列气动薄膜套筒调节阀是-种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的场合。
二、产品特点
1、采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2、套筒互换性强，拆装方便，容易维修。
3、全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5、执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
6、ZXMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7、ZXMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
三、零件资料
阀体、阀盖：HT200，ZG230-450、 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀头：增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 纹 管：1Cr18Ni9Ti
填 片：橡胶石棉板、10#、 1Cr18Ni9Ti石棉缠绕垫片
膜 盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
四、主要的技术参数
| 公称通径 DN(mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数 Kv |
直线 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 额定行程 L(mm) |
16 |
25 |
40 |
60 |
| 膜片有效面积 Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
| 信号范围 Pr(kPa) |
20 ～ 100 、 40 ～ 200 |
| 气源压力 Ps(MPa) |
0.14 、 0.25 |
| 固有流量特性 |
直线、等百分比 |
| 固有可调比 |
50 |
| 允许泄漏量 |
硬阀座不平衡型： IV 级 软阀座： VI 级 |
| 公称压力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
| 工作温度 t ( ℃ ) |
常温型 |
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 |
| 散热型 |
-40 ～ 450 、 -60 ～ 450 |
| 高温型 |
300 ～ 560 |
| 低温型 |
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 |

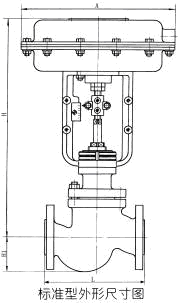

*本产品性能指标贯彻GB/T4213-92标准 ◆标准型、散热型、高温型外形尺寸表
| 公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
282 |
308 |
394 |
498 |
| L |
PN16 ， 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
| H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
| PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
| PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
| H |
标准型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
| PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
| PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
| 散热高温型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 |
*散热、高温型高度(H)为PN16的数值 **夹套型高度H1及H均增加15％ ◆波纹管密封型外形尺寸表 单位：mm
| 公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
282 |
308 |
394 |
498 |
| L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| H 1 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
| H 波纹管型 |
499 |
511 |
560 |
617 |
620 |
710 |
767 |
792.5 |
870 |
1057.5 |
1087.5 |
规格重量
| 公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 标准型 |
PN16 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
57 |
64 |
70 |
90 |
| PN40 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
60 |
67 |
74 |
95 |
| PN64 |
20 |
21 |
25 |
30 |
33 |
44 |
71 |
91 |
100 |
115 |
145 |
| 散热高温型 |
17 |
18 |
20 |
22 |
25 |
36 |
51 |
60 |
62 |
74 |
95 |
| 波纹管型 |
20 |
21 |
25 |
30 |
33 |
48 |
71 |
91 |
102 |
115 |
145 |
| 低温型 |
20 |
21 |
23 |
26 |
28 |
42 |
58 |
69 |
77 |
84 |
108 |
*本表中散热高温型的重量以PN16为依据，低温型以PN40为依据
五、连接尺寸及标准
1、法兰标准：铸铁法兰按JB78-59 铸钢法兰按GB9113-88、JB／T79.1-94
2、法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
3、结构长度按GB12221-89标准
4、薄膜执行机构气信号接口：内螺纹M16X1.5
5、夹套保温型夹套载热体接口：对焊Φ18X4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、DIN等标准。
六、订货须知
1、调节阀名称、型号
2、公称通径(mm)
3、公称压力(MPa)
4、额定流量系数(Kv)
5、固有流量特性
6、介质名称
7、工作温度及范围
8、整机作用方式
9、阀体、阀内件及填料材质
10、所配附件
11、气动薄膜套筒调节阀其它特殊要求 |
