一、主要的技术参数性能
| 公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座通径mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数kv |
直线型 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
| 等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 公称压力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
| 行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 流量特性 |
直线，等百分比，快开 |
| 工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
| 法兰尺寸 |
符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
| 阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
| 阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
| 阀体型式 |
直通套筒铸造球型阀 |
| 上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
配用电动执行
机构型号 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
| 3810 |
3810SA-20 |
3810SB-30 |
3810SB-50 |
3810SC-65 |
3810SC-99 |
| 防爆型 |
3810XA-20 |
3810XB-30 |
3810XB-50 |
|
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
二、执行机构主要技术参数
| 型号 |
额定输出力N |
速度mm/s |
技术参数 |
| PSL |
3810 |
PSL |
3810 |
PSL |
3810 |
PSL |
361L |
| 201 |
3810SA-08
3810XA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄 |
| 202 |
3810SA-20
3810XA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
| 204 |
3810SB-30
3810XB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
| 208 |
3810SB-50
3810XB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
| 312 |
3810SC-65 |
12000 |
6500 |
0.60 |
2.8 |
| 325 |
3810SC-99 |
25000 |
10000 |
1.0 |
2.0 |
性能指标
| 项目 |
指标值 |
| 基本误差％ |
配3810 2.0； 配PSL 0.1 |
| 回差％ |
2.5 |
| 死区％ |
1.0 |
| 始终点偏差％ |
电开 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 电关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 可调范围 |
30：1 |
| 额定行程偏差％ |
2.5 |
| 允许泄量L/H |
单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
允许压差
| 公称通径(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| 阀座直径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 执行机构 |
允许压差△P（MPa） |
| 配PSL |
PSL202 |
6.4
3.14 |
6.4
1.92 |
6.4
1.23 |
5.1
0.78 |
|
|
|
|
|
|
|
|
| PSL204 |
|
4.31 |
2.76 |
1.76 |
6.4
1.04 |
6.4
0.69 |
5.62
0.44 |
|
|
|
|
|
| PSL208 |
|
|
|
|
1.86 |
1.23 |
0.78 |
6.4
0.50 |
5.31
0.35 |
3.97
0.20 |
|
|
| PSL320 |
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
6.4
0.32 |
4.14
0.22 |
| 配361L |
3810SA-20 |
6.4
3.14 |
6.4
1.92 |
6.4
1.23 |
6.4
0.78 |
|
|
|
|
|
|
|
|
| 3810SB-50 |
|
|
|
|
6.4
1.16 |
6.4
0.76 |
6.25
0.49 |
|
|
|
|
|
| 3810SC-65 |
|
|
|
|
|
|
|
6.4
0.64 |
4.32
0.41 |
3.23
0.28 |
|
|
| 3810SC-99 |
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
3.31
0.16 |
0.27
0.11 |
1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

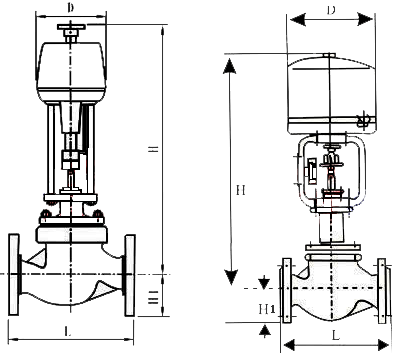

三、外形尺寸
| 公通径(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| L(mm) |
PN1.6MPa |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
| PN4.0MPa |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
| PN6.4MPa |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
| H1(mm) |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
| 配PSL |
H(mm) |
普通型 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
| 散热片型 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
| D(mm) |
176 |
225 |
| 重量(KG) |
23.5 |
33.5 |
40.5 |
69 |
84 |
112 |
189 |
262 |
415 |
635 |
| 配3810 |
H(mm) |
普通型 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
| 散热片型 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
| D(mm) |
225 |
310 |
| 重量(KG) |
31 |
49 |
56 |
84 |
99 |
127 |
242 |
315 |
463 |
683 |
四、订货须知
一、若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。 |
