产品说明:
一、主要技术数据
1、阀 体(结构见图1)
形 式:直通倒S铸造阀
公称通径:DN20-200mm
公称压力:PN1.6、4.0、6.4MPa
连接形式:JB78-59 、JB/T79.2-94凹式
材 料:HT200、ZG270-500、
ZG1Gr18Ni9Ti、
ZGOCr18Ni12M02Ti
2、上 阀 盖 (见图2)
常温型:0℃~+200℃
散热型:0℃~+450℃
低温型:-250℃~-100℃
波纹管密封型:-10℃~+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯、柔性石墨、
石棉编织填料 |

套筒阀 单座阀

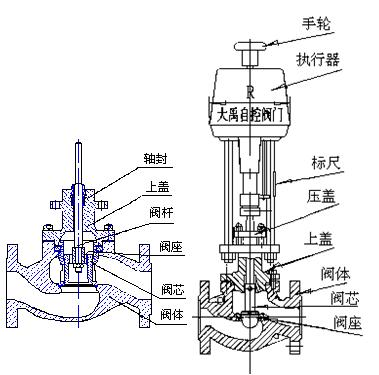

图1 调节阀结构图 |

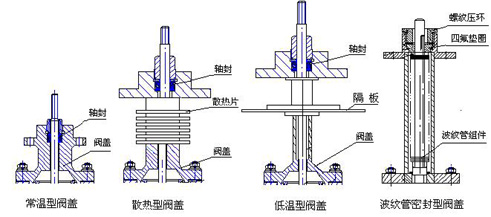

图2 调节阀上阀盖形式图
用户可以根据工况需要进行选择。低温型和波纹管密封型用户在订货时需特别说明.
3、阀内组件(见图3)
阀芯形式:上导向单座柱塞式阀芯、上导向单座套筒柱塞式阀芯
流量特性:等百分比特性、直线特性、快开特性
材料:1Cr18Ni9Ti、Ocr18Ni12M02Ti

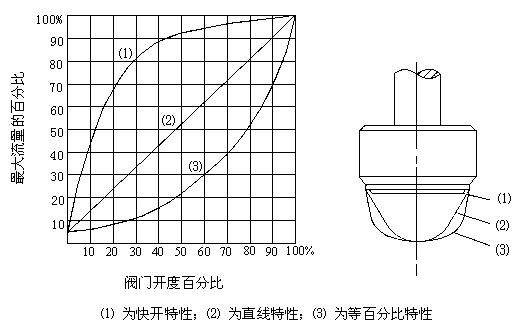

单座调节阀阀芯与流量特性图
4、执行机构
类型:可选PSL、QSL或ZAZ、DKZ电子式直行程执行机构,防爆型选用3810L、3410型。
技术参数和性能:请参阅对应的执行机构及伺服放大器说明书。或与大禹公司技术部联系,索要相关资料。
5、规格参数表
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数kV |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
允许压差△MPa |
单座式 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |
套筒式 |
|
6.4 |
3.7 |
3.7 |
2.4 |
2.9 |
1.5 |
0.8 |
3.1 |
3.1 |
3.1 |
允许泄漏量Q |
单座式 |
为Kv值的0.01%,按GB4213-84标准 |
套筒式 |
为Kv值的0.05%,按GB4213-84标准 |
基本误差% |
±2.5 |
回差% |
2.0 |
死区% |
3.0 |
始终点偏差% |
±2.5 |
额定行程偏差% |
2.5 |
可调比 |
50:1 |
配电动执行器型号 |
QSL |
201 |
202 |
204 |
208、210 |
210、316 |
PSL |
201 |
202 |
204 |
208 |
312 |
3810 3410 |
381LS(X)A-08
341L S(X)A-08
|
LS(X)A-20
|
381LS(X)B-30
341LS(X)B-30
|
381LS(X)B-50
341LS(X)B-50
|
381LSC-65 |
ZAZ |
ZAZ-1 |
|
DKZ |
DKZ-310C |
DKZ-410 C、DKZ-510 C |
行 程 |
16 |
25 |
40 |
60 |
法兰标准 |
铸铁按JB78-59、铸钢按JB79-59 |
6、主要零件材料及推荐使用温度范围
阀体材料 |
公称 压力 MPa |
介质工作温度℃ |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
最大工作压力MPa |
铸铁HT200 |
1.6 |
1.6 1.5 |
铸钢ZG25 |
4.0 6.4 |
|
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|
|
|
|
|
|
铸不锈钢 ZG1Cr18Ni9Ti |
4.0 6.4 |
|
|
|
|
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
五、外形尺寸
ZDSJP:配PSL、QSL电动执行机构外形尺寸及重量。(见图4)

常温型 中温型
公称通径 DN (mm) |
L(mm) |
H(mm) |
H1(mm) |
R (mm) |
重量 |
0.6, 1.6 MPa |
4.0 MPa |
6.4 MPa |
常温型 |
散热型 |
PN 0.6 MPa |
PN 1.6 MPa |
PN 4.0 MPa |
PN 6.4 MPa |
0.6, 1.6 MPa |
4.0, 6.4 MPa |
G3/4″ |
120 |
120 |
120 |
643 |
893 |
31 |
31 |
31 |
|
176 |
9 |
10 |
20 |
181 |
194 |
206″ |
699 |
849 |
45 |
52.5 |
52.5 |
65 |
176 |
11 |
14 |
25 |
184 |
197 |
210 |
711 |
861 |
50 |
57.5 |
57.5 |
70 |
176 |
13 |
17 |
40 |
222 |
235 |
251 |
728 |
893 |
65 |
75 |
75 |
85 |
176 |
15 |
24 |
50 |
254 |
267 |
286 |
731 |
901 |
70 |
82.5 |
82.5 |
90 |
176 |
19 |
29 |
65 |
276 |
292 |
311 |
827 |
110.7 |
80 |
92.5 |
92.5 |
102.5 |
176 |
32 |
51 |
80 |
298 |
317 |
337 |
839 |
1024 |
95 |
100 |
100 |
107.5 |
176 |
40 |
63 |
100 |
352 |
368 |
394 |
857 |
1067 |
105 |
110 |
117.5 |
125 |
176 |
50 |
84 |
150 |
451 |
473 |
508 |
1140 |
1400 |
132.5 |
142.5 |
150 |
172.5 |
225 |
77 |
120 |
200 |
600 |
610 |
650 |
1160 |
1420 |
160 |
170 |
187.5 |
207.5 |
225 |
115 |
159 |
|
