一、产品概述
ZZDQ型氮封装置是本厂自主研发、研制的一套自力式控制系统，主要用于保持容器顶部护气（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。
二、产品特点
无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；
压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
采用无填料设计，阀杆所受摩擦力小，反应迅速，控制精度高；
供氮装置采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；
为确保储罐的安全，需在罐顶设置呼吸阀；
呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
三、主要技术参数及性能指标
1、供氮装置主要技术参数及性能指标
| 公称通径DN（㎜） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 阀座直径dn（㎜） |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 额定流量系数Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
| 额定行程L（㎜） |
8 |
10 |
14 |
20 |
25 |
| 流量特性 |
快开 |
| 压力调节范围（KPa） |
0.4~5.5 5~10 9~14 13~19 18~24 22~28 27~33 31~38 36~44 42~51 49~58 56~66 |
| 公称压力PN（MPa） |
1.6、2.5、4.0 |
| 被调介质温度（℃） |
≤80 |
| 调节精度（%） |
±5% |
| 允许泄漏等级 |
标准型：Ⅳ级（GB/T4213-92） 严密型：Ⅵ级（GB/T4213-92） |
2、泄氮装置主要技术参数及性能指标
| 公称通径DN（㎜） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 额定流量系数Kv |
6.9 |
11 |
30 |
30 |
48 |
75 |
80 |
190 |
| 额定行程L（㎜） |
8 |
10 |
14 |
20 |
25 |
| 流量特性 |
快开 |
| 压力调节范围（KPa） |
0.4~5.5 5~10 9~14 13~19 18~24 22~28 27~33 31~38 36~44 42~51 49~58 56~66 |
| 公称压力PN（MPa） |
0.1 |
| 被调介质温度（℃） |
≤80 |
| 调节精度（%） |
±5% |
| 允许泄漏等级 |
标准型：Ⅳ级（GB/T4213-92） 严密型：Ⅵ级（GB/T4213-92） |

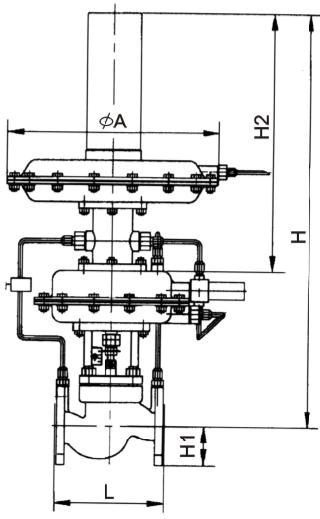

四、外形尺寸及重量
1、供氮装置外形尺寸及重量
| 公称通径DN（㎜） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
| A |
308 |
308 |
308 |
308 |
394 |
394 |
394 |
| H2 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
| H1 |
60 |
75 |
80 |
85 |
95 |
105 |
120 |
| H |
720 |
730 |
730 |
750 |
790 |
840 |
890 |
| 重量（㎏） |
32 |
35 |
40 |
50 |
90 |
115 |
280 |
|
