上海大禹自控阀门有限公司

产品介绍

QDY9R47F电动V型球阀

发布厂商：上海大禹自控阀门

详细参数

一、主要技术参数

1、阀体：
公称通径：25-300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB/T79.2-94凹
或按JB78-5P对夹式法兰连接
材料：WCB、ZG1Gr18Ni9Ti、CF3M
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉纺织填料、耐高温碳纤维填料
温度：常温：-20℃~+120℃
散热：+200℃~+450℃

2、阀内组件
阀芯形式：V形缺口半球体
流量特性：近似等百分比或近似直线特性及快开特性
球体阀杆材料：2Cr131Gr18Ni9Ti、oCr17NI17Mo2（316L）
金属阀座材料：与阀杆材料相同、密封堆焊钴铬硬质合金
非金属阀材料：增强聚四氟乙烯、对位聚苯

3、执行机构
类型：可选用PSQ、QSQ 、DYR、Ulli、3810、3410、DKJ系列电动角行程执行机构。另外如果根椐用户需要选配了我公司生产的伺服放大模板、模块或R/I转换器，我们将随产品附上相关说明书与电气接线图。有关技术参数和性能请仔细阅读所选电动执行机构的说明书，确认接线正确后方能通电。

4、球阀规格参数表

公称通径DN	25	32		40	50		65		80	100	125	150	200	250	300
流量系数（Kv）	25	40		63	100		160		250	350	680	990	1600	2500	4000
动作范围	0-90°
允许压差△P	小于公称压力（1.6Mpa）
泄漏量Q	按API598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2%
回差	±2%
死区	1%
可调范围	250：1
配用执行机构	PSQ102、QSQ102					PSQ、QSQ202		PSQ、QSQ502			PSQ、QSQ702
	Ulli-05、10；DYR-05、10						Ulli-25 、DYR-20、				Ulli-50、 DYR-40			Ulli-50 DYR-60
	381R-05 341R-05		381RS（X）B-10 341RS（X）B-10				381RS（X）B-20 341RS（X）B-20				38IRSC-30、50 341RSC-30、50			381RSC-50、60 341RSC-50、60
	DKJ-2100						DKJ-3100				DKJ-4100 、DKJ-5100

二、外形尺寸

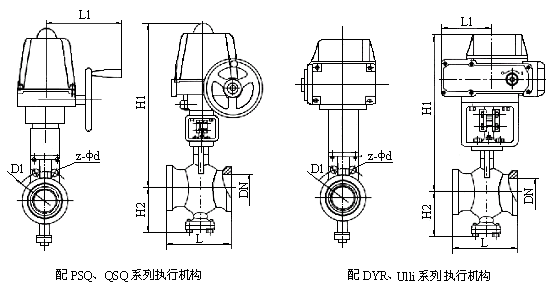

1、电动V型调节球阀外形尺寸

公称通径DN	L	DYR		PSQ（QSQ）		H2	D1	Z-d
公称通径DN	L	H1	L1	H1	L1	H2	D1	Z-d
25	102	277	208	388	182	60	85	4-14
32	102	295	208	406	182	65	100	4-18
40	114	305	208	416	182	75	110	4-18
50	124	364	208	475	210	95	125	4-18
65	143	379	208	568	210	105	145	4-18
80	165	389	256	593	252	120	160	8-18
100	194	402	256	677	252	140	180	8-18
125	213	426	256	701	252	165	210	8-18
150	229	445	256	711	252	185	240	8-23
200	243	465	256	771	252	205	295	12-23
250	297	610	346	806	252	240	355	12-25
300	338	660	346	856	252	290	410	12-25

2、ZRJV电动V型调节球阀外形尺寸

公称通径	25	40	50	65	80	100	125	150	200
L	102	114	124	143	165	194	213	229	243
D	64	82	100	118	130	155	185	216	264
H	475	500	535	590	625	680	895	905	955
H1	60	75	95	105	120	140	165	165	200
H2	120	120	120	155	155	155	165	165	165
L1	130	130	130	145	145	145	190	190	190
L2	56	56	56	68	68	68	80	80	80
D1	225	225	225	255	255	255	335	335	335
R	80	80	80	160	160	160	160	160	160
Y	200	200	200	225	225	225	260	260	260
