一、产品概述
ZCV200聚四氟乙烯（PVC）电磁阀主体采用PVC材质，流体介质与其它零件隔绝。在流体介质温度不高的情况下（低于50°C），可适应一般性的腐蚀性流体介质，是一类性价比较高的产品。具有优良的耐腐蚀性能，耐酸（包括稀硝酸）、碱、盐等的腐蚀。
对无极性的烷烃及强极性的磷酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。有一定的刚度和强度，使用温度为-40～50°C。
二、主要技术参数
| 公称通径mm |
10 |
15 |
20 |
25 |
32 |
40 |
| 流量系数 |
— |
4 |
5 |
8.5 |
13 |
18 |
| 功率 |
AC220V/50Hz |
28VA(10W) |
28VA(20W) |
启动功率220W，保持功率5W |
| DC24V |
10W、14W |
20W、15W |
25W |
| 工作压力（Mpa） |
0.01～0.6、0.01～1.0 |
| 连接方式 |
螺纹、法兰连接 |
| 阀体材质 |
聚氯乙烯PVC |
| 密封材质 |
三元乙丙EPDM/氟橡胶FPM |
| 环境温度 |
Max.+50°C |
| 介质温度 |
常温 |
| 电压 |
AC 220V±10%、DC 24V（其它电压定制） |
| 防护等级 |
F |
1、PVC电磁阀耐腐蚀性能表（仅供选型时参考）
| 耐腐蚀性能 |
具有优良的耐腐蚀性能，耐酸（包括稀硝酸）、碱、盐、气体、水灯的腐蚀。对无极性的烷烃极强性的磷酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。有一定的刚度和强度，使用温度为-40～50°C |
| 介质名称 |
浓度(%) |
温度(°C) |
介质名称 |
浓度(%) |
温度(°C) |
| 硝酸 |
0～10 |
50 |
乙二酸 |
0～100 |
22 |
| 0～30 |
22 |
柠檬酸 |
0～100 |
60 |
| 硫酸 |
0～10 |
60 |
水扬酸 |
0～100 |
22 |
| 0～20 |
22 |
丁二酸 |
0～100 |
60 |
| 盐酸 |
0～20 |
60 |
苹果酸 |
0～100 |
60 |
| 氢氟酸 |
0～40 |
22 |
氢氧化钾 |
0～100 |
60 |
| 磷酸 |
0～90 |
60 |
氢氧化钠 |
0～100 |
60 |
| 铬酸 |
0～50 |
50 |
氢氧化钙 |
0～100 |
60 |
| 高氯酸 |
0～10 |
22 |
氢氧化镁 |
0～100 |
60 |
| 甲酸 |
0～100 |
22 |
氢氧化铝 |
0～100 |
60 |
| 乙酸 |
0～60 |
22 |
氢氧化铵 |
0～100 |
60 |
| 丙酸 |
0～25 |
60 |
甲醇 |
0～100 |
60 |
| 丁酸 |
0～25 |
60 |
乙醇 |
0～100 |
60 |
| 脂肪酸 |
0～100 |
22 |
甲醛 |
0～100 |
60 |
| 乳酸 |
0～50 |
60 |
乙醛 |
0～40 |
22 |
| 0～80 |
22 |
煤油 |
0～100 |
60 |
| 草酸 |
0～100 |
60 |
汽油 |
0～100 |
60 |

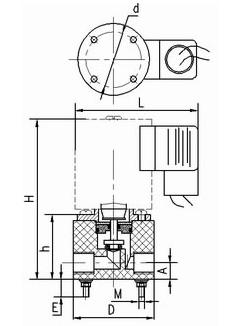

三、安装尺寸
| 公称通径DN |
连接方式 |
H mm |
h mm |
A mm |
D mm |
d mm |
L mm |
E mm |
M |
| 10 |
G3/8" |
114～117 |
49 |
15 |
Φ60 |
Φ48 |
92 |
12 |
M5 |
| G1/2" |
118～122 |
53 |
17 |
Φ60 |
Φ48 |
92 |
12 |
M5 |
| 15 |
G1/2" |
128 |
59 |
17 |
Φ70 |
Φ58 |
92 |
15 |
M5 |
| 20 |
G3/4" |
138～140 |
65 |
20 |
Φ80 |
Φ68 |
92 |
15 |
M6 |
| 25 |
G1" |
142～145 |
71.5 |
25 |
Φ95 |
Φ75 |
92 |
15 |
M6 |
| 32 |
G1¼" |
193～195 |
97 |
29 |
Φ120 |
Φ100 |
95 |
20 |
M8 |
| 40 |
G1½" |
200～203 |
109.5 |
32.5 |
Φ130 |
Φ110 |
94 |
20 |
M8 |
|
|
