一、产品概述
ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。
二、技术参数
| 工作介质 |
水、粘度≦4°E的油及其它非腐蚀性流体 |
| 介质温度℃ |
≦60 |
| 公称压力（MPa） |
1.0 |
| 工作压差（MPa） |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
| 电源电压 |
AC220V 其余规格可作特殊订货 |
| 额定流量系数 （KV） |
按JB/T7352-94规定 |
| 泄漏量 （ml/min） |
按JB/T7352-94＆#903;F规定 |
| 公称通径 （mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 功耗（VA） |
17 |
30 |

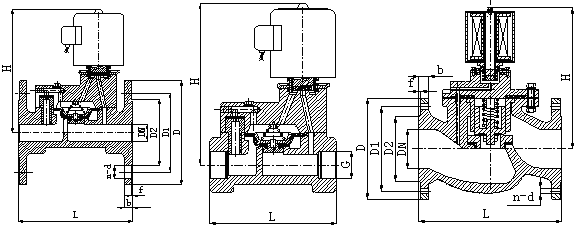

三、安装尺寸
| 公称通径 (DN) |
内螺纹连接 |
法兰连接 |
| 外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
|
|
| 20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
|
|
| 25 |
123 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
φ4-14 |
16 |
3 |
| 32 |
137 |
140 |
1¼ |
137 |
180 |
140 |
100 |
76 |
φ4-18 |
18 |
3 |
| 40 |
152 |
156 |
1½ |
152 |
200 |
150 |
110 |
84 |
φ4-18 |
18 |
3 |
| 50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
φ4-18 |
20 |
3 |
| 65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
φ4-18 |
20 |
3 |
| 80 |
|
|
|
253 |
310 |
200 |
160 |
132 |
φ8-18 |
22 |
3 |
| 100 |
|
|
|
260 |
350 |
220 |
180 |
156 |
φ8-18 |
24 |
3 |
| 125 |
|
|
|
315 |
400 |
250 |
210 |
184 |
φ8-18 |
26 |
3 |
| 150 |
|
|
|
350 |
480 |
285 |
240 |
211 |
φ8-22 |
26 |
3 |
| 200 |
|
|
|
390 |
600 |
340 |
295 |
266 |
φ8-22 |
26 |
3 |
| 250 |
|
|
|
430 |
730 |
395 |
350 |
319 |
φ12-22 |
28 |
3 |
| 300 |
|
|
|
480 |
850 |
445 |
400 |
370 |
φ12-22 |
28 |
4 |
|
|
