一、产品概述
ZQDF系列不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列为螺纹连接。

二、产品特点
1、耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。
2、耐热：电磁部分、密封件全部采用特种耐高温电工材料，并采用了有效的隔热措施。
3、耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
4、可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零的情况下也能可靠工作。

三、主要技术参数与性能

四、工作原理

ZQDF系列电磁阀阀芯由主阀与导阀结构组成，开启时动作分步实现，主阀和导阀分步使用电磁力和压差直接开启主阀口。常闭型当电磁线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，主阀下腔压力大于上腔压力，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质从进口流向出口呈通路。当电磁线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质从平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧和压力的作用下关闭主阀，介质切断不流通。常开型与此相反。

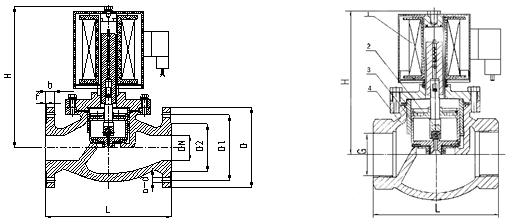

五、外形及连接尺寸
