一、产品概述
ZCM电磁阀适用于城市煤气、液化石油气、天然气等多种煤气为加热然烧介质管路作二位式通断切换，进行温度自动控制的执行结构。它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
二、技术参数和性能
| 公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 公称压力(Mpa) |
1.0 |
| 工作压差(Mpa) |
0~0.02 |
0~0.1 |
| 功 耗（VA） |
70 |
90 |
150 |
870 |
1100 |
3000 |
| 介质温度(℃) |
-20～+80 |
| 工作介质 |
煤气、液化石油气、天然气等 |
| 环境温度(℃) |
-40～+60 |
| 电源电压 |
AC220V，其余规格可作特殊订货 |
| 使用寿命 |
按JB/T7352-94规定 |
| 额定流量系数(KV) |
| 泄漏量(ml/min) |
按JB/T7352-94·F规定 |
| 防爆标志 |
Exd II BT4 |
| 防爆证编号 |
CE991010 |
| 出线口接头 |
内螺纹M20×1.5 |
| 阀体材质 |
铸铁 |
三、工作原理
本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。
电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。
常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。

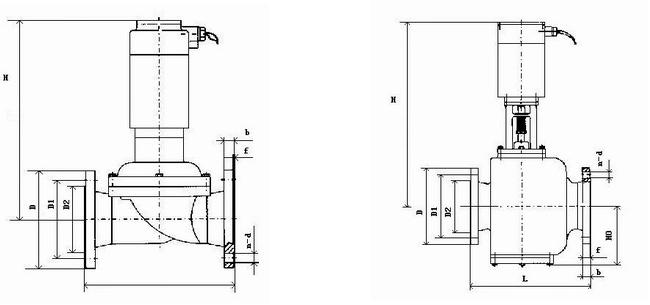

四、安装尺寸
| 公称通径DN |
外形尺寸 |
法兰连接 |
| H |
L |
D |
D1 |
D2 |
b |
F |
N-d |
| 15 |
210 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
| 20 |
210 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
| 25 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
| 32 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
| 40 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
| 50 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
| 65 |
390 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
| 80 |
401 |
310 |
200 |
160 |
132 |
22 |
3 |
8-φ18 |
| 100 |
408 |
350 |
220 |
180 |
156 |
24 |
3 |
8-φ18 |
| 125 |
424 |
400 |
250 |
210 |
184 |
26 |
3 |
8-φ18 |
| 150 |
515 |
480 |
285 |
240 |
211 |
26 |
3 |
8-φ22 |
| 200 |
540 |
600 |
340 |
295 |
266 |
26 |
3 |
8-φ22 |
| 250 |
573 |
730 |
395 |
350 |
319 |
28 |
3 |
12-φ22 |
| 300 |
608 |
850 |
445 |
400 |
370 |
28 |
4 |
12-φ22 |
| 350 |
700 |
980 |
505 |
460 |
429 |
30 |
4 |
16-φ22 |
|
