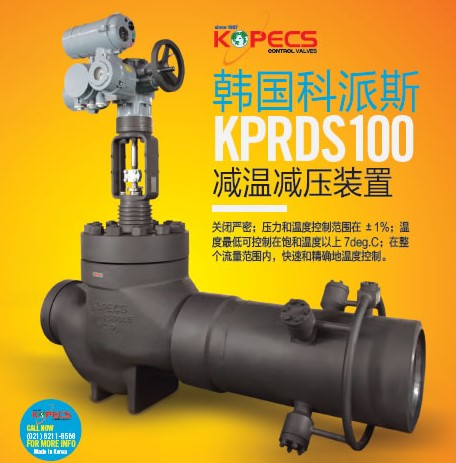

韩国科派斯减温减压装置KPRDS100的作用是将锅炉产生的高温高压蒸汽转化成中温中压蒸汽或低温低压蒸汽。当用作汽轮机旁路时，当汽轮机出现故障时，将通过汽轮机的高温高压蒸汽减温减压后送到厂用蒸汽管道。

特点和优点

关闭严密
压力和温度控制范围在+/-1%
温度最低可控制在饱和温度以上7deg.C。
在整个流量范围内，快速和精确的温度控制。
阀座设计成隔热减少温度感应力。
设计独特的喷嘴提高水注入和蒸发的效果。并且温度传感器可以设计在离阀门出口6 米以内的地方。
减压阀采用多孔多级降压来保证阀内件长期不受气蚀损坏以及满足低噪声要求。
减压阀阀杆采用INCONEL718 因科镍合金，保证阀杆在高温高压差环境下长期使用不变形。
减压阀阀内件采用高温合金钢A182F11 外加涂层STELLITE 合金保证在高温高压条件下阀内件长期使用不断裂。
减压阀采用双作用汽缸来保证高压差条件下阀门能够严密关断，另配气罐保证在断气的情况下能够使阀门按照工艺要求进行开关。（可以选用电动执行机构或电液执行机构)
减压阀的调节比高达100 ：1，保证了各种负荷状况下都能很好地完成减压的功能。
减温器雾化效果好，雾化距离短。
疏水系统简单可靠，可避免减温减压器长期不用带来的积水危害。

执行机构

气缸执行机构：气动执行机构的特点是设计成双动气缸来满足行程，速度，驱动力和定位精度的需求。执行机构配有快速动作组件来实现要求一秒行程速度的旁路应用。

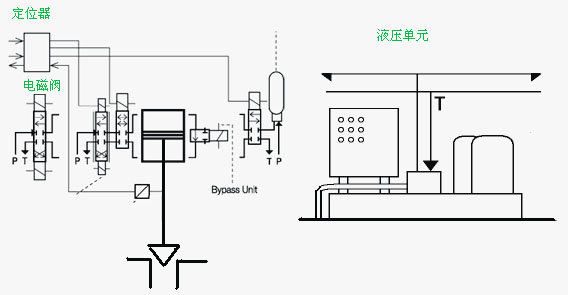

 电液执行机构：电液执行机构非常适合于需要高效力和高行程速度的精确控制。我们提供了由液压缸、控制装置、定位器和液压动力单元构成的完整的系统。 液压动力单元满足石油安全要求，由液体罐，泵，过滤器，蓄电池构成，以及必要的监督和控制。我们的电液系统和控制器是通过独创的持久技术的液压执行机构的验证。

技术参数

流向 - 流开（向上）
阀内件形式- 多孔套筒、迷宫式阀内件形式

材质

阀体 : F11[WC6], F22[WC9], F91
阀内件 : 410ss, F11+Stellite, Inconel
阀杆：410SS,INCONEL718
压力等级：ANSI150# — 4500#
执行机构：气动、电动、电液
阀体尺寸、阀内件尺寸、Cv 值

高压角型减温减压器 ( 单位：inch)

高压直通型减温减压器 ( 单位：inch)

蒸汽减温器

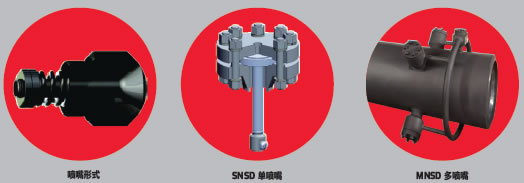

喷嘴形式：带弹簧的具有止回功能的喷嘴形式。
特点：无须另加止回阀；对水质的要求较低，可以避免因水质较差对喷嘴的堵塞；调节比高达50 ：1，可以适应大多数工况的需要；可以根据喷水量的大小自动改变喷嘴的大小。

为了精确和经济的对蒸汽温度进行控制，科派斯减温器根据接收的气动或电动的信号控制进入蒸汽的冷却水的流量。科派斯减温器是这种产品在设计领域是一个重要的进步，它的效率很高，是以前提供的两倍，它可以适用大多数的工况要求。在蒸汽线上最小可以配用3" [80A] 法兰的连接形式，另外注水水压可以在高于蒸汽压力3.4Bar 到62Bar 之间任意选取，它的雾化效果很好，可以最大限度地减少喷水的积累。

减温减压器安装方式

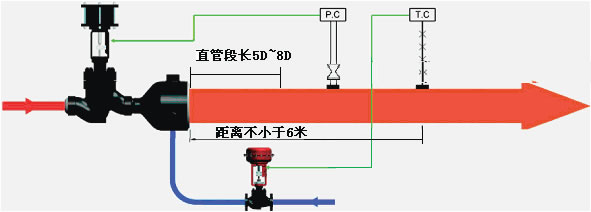

水平安装

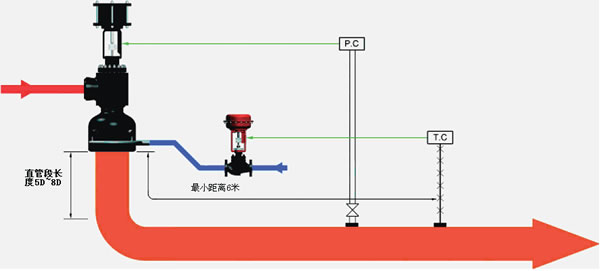

垂直安装

订购须知

进口蒸汽最大、正常、最小流量值
进口蒸汽温度、压力
出口蒸汽温度、压力
冷却水温度、压力
该装置可单独或整体供货，单独供货时供货范围包括：减压阀、减温器、减温器喷水阀。

整体供货时供货范围包括：进口闸阀到出口闸阀之间的全部设备，减压阀、减温器、给水阀、安全阀、温度及压力传感器、温度及压力显示、手动阀、控制柜、疏水器等，也可包括这两台闸阀，详情可参考后付图纸。
